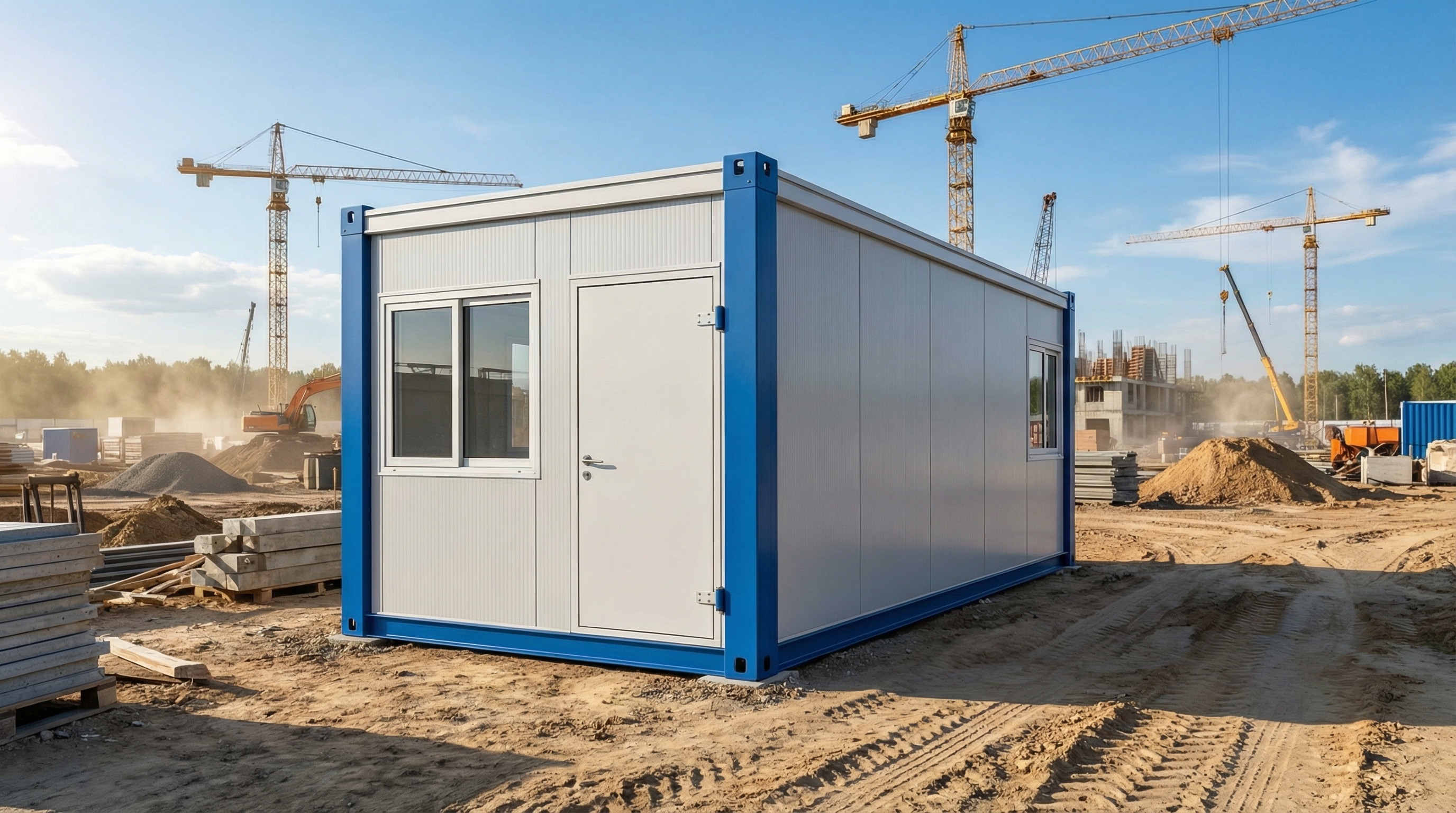

Складной жилой модуль серии Стандарт PS-STD-5800

Для каких климатических условий подходит серия Стандарт PS-STD-5800?

Серия Стандарт предназначена для эксплуатации при расчётной температуре до −40°C — это большинство промышленных регионов России: Урал, Западная Сибирь, Кузбасс, Центральная Россия, значительная часть Дальнего Востока. По классификации СП 131.13330.2020 это климатические районы II, III и часть IV.

Для регионов до −25°C (ЦФО, Поволжье, Краснодарский край) базовое утепление стен 50 мм каменной ваты плотностью 50 кг/м³ обеспечивает термическое сопротивление R ≈ 1,39 м²·К/Вт. Для Урала и Западной Сибири (−35°C) — 80 мм вариант. Для Восточной Сибири и Кузбасса (−40°C) — 100 мм панель с R ≈ 2,78 м²·К/Вт. Кровельный пирог: 75 мм стекловаты 16 кг/м³ + пароизоляция + гофрированный лист Baosteel 0,6 мм; нормативная снеговая нагрузка ≥50 кг/м² по СП 20.13330.2017 (снеговые районы I–III).

Для объектов с расчётной температурой ниже −40°C — ЯНАО, Якутия, Таймыр, Чукотка — рекомендуется серия Арктика PS-ARC-5800: 100 мм утеплитель 80 кг/м³, тройной стеклопакет 4-16-4-16-4 с аргоном, тёплый пол 250 Вт/м² в базовой комплектации, кровля R ≈ 5,4 м²·К/Вт.

В чём разница между X-типом, Z-типом и Сборочным исполнением?

Серия Стандарт выпускается в трёх конструктивных исполнениях — выбор зависит от частоты переброски и планируемого срока эксплуатации.

X-тип (петлевое складывание)

Стены раскрываются на оцинкованных петлях 4,5 мм из стали Q235. Монтаж — 35–40 минут бригадой 2–3 человека с краном от 3 т. В одну фуру 40HQ помещается 8 модулей X-типа. Оптимальный выбор для объектов с передислокацией каждые 3–6 месяцев: строительные площадки, дорожные бригады, сезонные лагеря в АПК.

Z-тип (Sliding System, скользящее)

Стены выдвигаются по горизонтальным направляющим. В фуру помещается 10 модулей (против 8 у X-типа) — каждые 2 дополнительных модуля экономят целый рейс при плече 3 000+ км до ЯНАО или Якутии. Отсутствие мостиков холода в узлах примыкания стен к раме. Монтаж — 40–45 минут. Рекомендуется для удалённых объектов с длинным логистическим плечом.

Сборочный (стационарный)

Монтируется из отдельных стеновых панелей непосредственно на объекте. Не требует крана для подъёма кровли. Максимальная планировочная гибкость: можно объединять блоки в единое здание. Минимальная цена от 285 000 руб. с НДС при заказе от 6 единиц. Оптимален для объектов 18+ месяцев без передислокации: агрохолдинги, строительство крупных ОПО.

Все три исполнения имеют идентичные технические параметры по теплоизоляции, несущей способности и соответствию ГОСТ Р 58760-2024.

Какова конструкция каркаса и стеновых панелей серии Стандарт?

Несущий каркас PS-STD-5800 выполнен из оцинкованной стали Q235 с горячим цинкованием. Балка пола (Floor Beam): фасонная сталь 170×50 мм, толщина 2,5 мм — главная продольная балка основания. Вторичные балки пола: квадратная труба 60×100 мм, 1,3 мм, 9 штук поперечных. Верхний пояс: прямоугольная труба 50×100 мм, 1,5 мм. Петли складывания: оцинкованная сталь Q235, толщина 4,5 мм, 8 штук. Угловые кастинги ISO 1161: литая сталь 80×200×15 мм, 8 штук — совместимость со стандартными контейнерными стропами.

Стеновая сэндвич-панель: наружная обшивка PPGI 0,4 мм (горячеоцинкованный лист с полимерным покрытием — полиэстер или PVDF), утеплитель — каменная вата плотностью 50 кг/м³ (базово 50 мм, по запросу 80/100 мм), внутренняя обшивка — оцинкованный окрашенный лист 0,4 мм. Класс огнестойкости наполнителя A1 (негорючий по EN 13501-1). Крепление Z-образными скобами и шестигранными болтами — без сварки.

Система пола: несущая плита MGO (магнезитовая) 15 мм, класс A1, влагостойкая, биологически стойкая. Финишное покрытие — ПВХ-линолеум 1,6 мм. Нагрузка на пол 150 кг/м².

Антикоррозионная защита каркаса: дробеструйная очистка Sa 2,5 по ISO 8501-1 → эпоксидный цинкнаполненный грунт 40–60 мкм → порошковая окраска 60–80 мкм → термополимеризация 180–200°C. Суммарная плёнка 100–140 мкм, стойкость к солевому туману ≥500 часов по ISO 9227, гарантированный срок антикоррозионной защиты ≥15 лет.

Сколько человек размещается в модуле PS-STD-5800 и каковы планировки?

Внутренняя площадь блока — 13,6 м² (5 720×2 380×2 370 мм). Три типовых сценария размещения в соответствии с СП 44.13330.2011 (табл. 4): при двухъярусных кроватях норма 4,5 м² на человека, при одноярусных — 6 м².

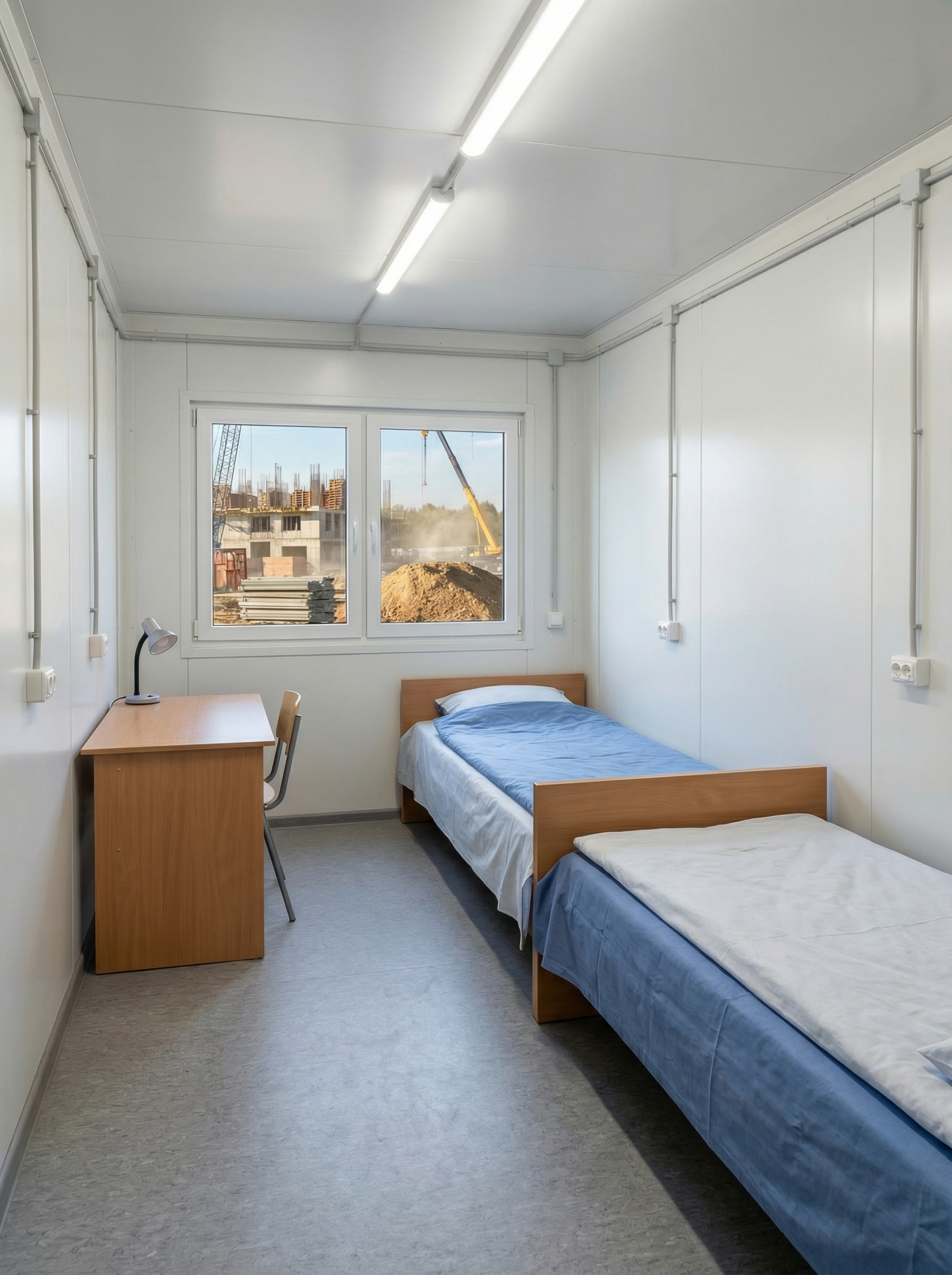

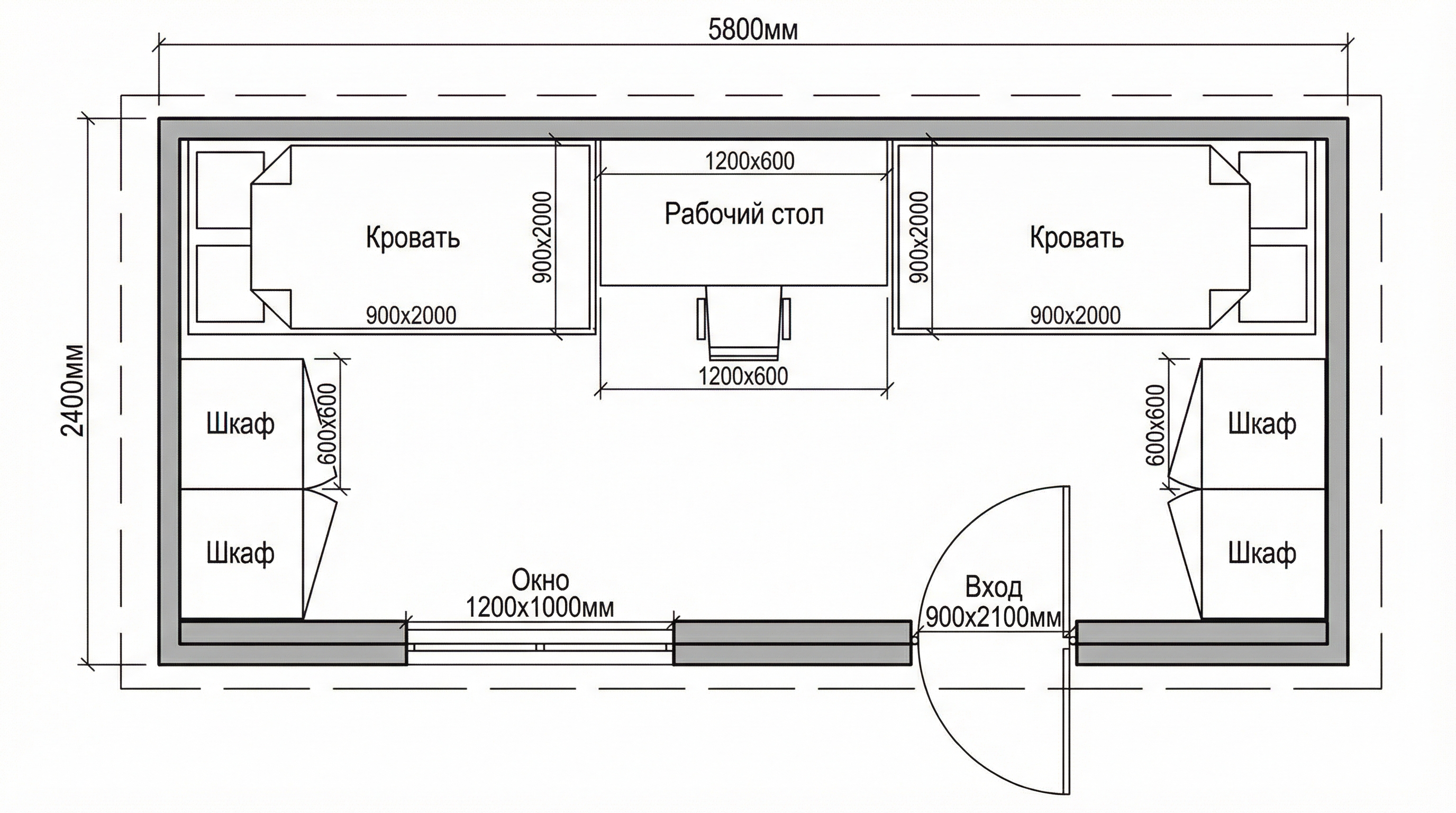

Планировка V1 «ИТР» — 2 человека

Две односпальные кровати, два шкафа, обеденный стол. Площадь на человека — 6,8 м², выше норматива. Рекомендуется для инженерно-технического состава, командировочных, руководителей участков.

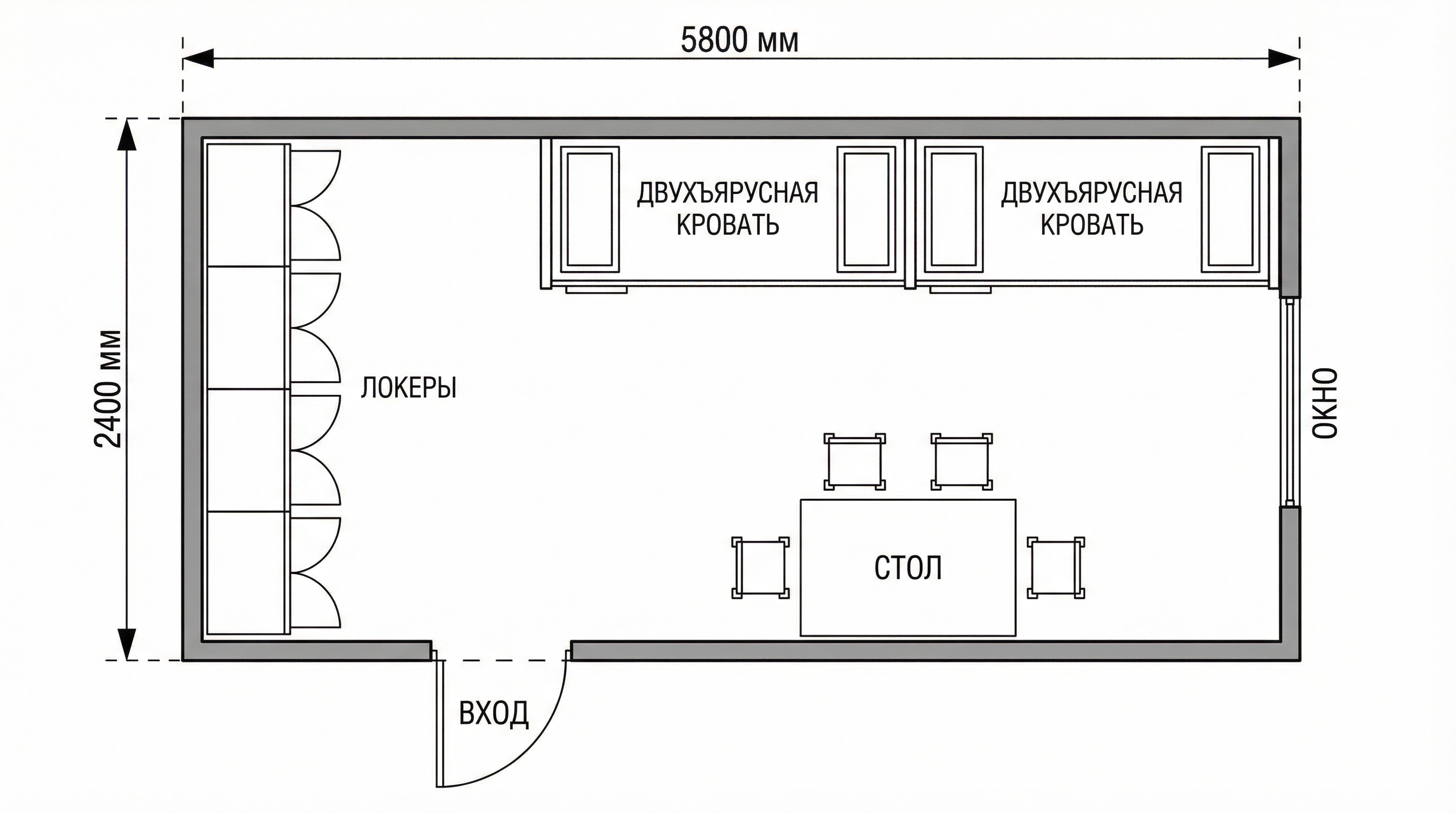

Планировка V2 «Вахтовый блок» — 4 человека

Две двухъярусные кровати, четыре индивидуальных локера, складной стол. Площадь 3,4 м² на человека при двухъярусных кроватях — соответствует ГОСТ Р 58760-2024 для краткосрочных вахт. Базовая конфигурация для рабочих бригад.

Планировка V3 «Премиум» — 1 человек

Односпальная кровать, выделенный санузел с душевой кабиной, рабочая зона. Для руководящего состава и длительных командировок свыше 30 дней.

Все три типа исполнения (X, Z, Сборочный) доступны в любой из планировок. Индивидуальный 2D-план под конкретное ТЗ (прорабская, медпункт первой помощи, диспетчерская, штаб ИТР) — разрабатывается за 24 часа.

Какая нормативная база и какие документы передаются при поставке?

Модуль PS-STD-5800 по ГОСТ Р 58760-2024 «Здания мобильные (инвентарные). Общие технические условия» (введён 01.08.2024, заменил ГОСТ 22853-86) относится к временным мобильным инвентарным зданиям. Следствия: не является объектом капитального строительства, не требует разрешения на строительство (ст. 51 ГрК РФ), государственной экспертизы и регистрации права собственности. Ввод в эксплуатацию — уведомительный порядок.

Полный комплект исполнительной документации (ИД) при поставке: технический паспорт на каждый модуль, декларация соответствия ТР ТС 014/2011 «О безопасности зданий и сооружений», сертификат пожарной безопасности (Федеральный закон 123-ФЗ, СП 4.13130.2013), паспорт электрооборудования (ТР ТС 004/2011), паспорт качества. Для постановки на балансовый учёт — документы на движимое имущество (ОКОФ 330.28.22.10, срок полезного использования 3–5 лет).

Для поставок по 44-ФЗ и 223-ФЗ дополнительно предоставляем: выписку из ЕГРЮЛ (ОГРН 1144910001840, ИНН 4909119843), справку об отсутствии в РНП, декларацию участника закупки, подтверждение опыта аналогичных поставок (ст. 37 44-ФЗ при НМЦК свыше 20 млн руб.). Срок производства — 15–25 рабочих дней с момента подписания ТЗ и получения авансового платежа.
