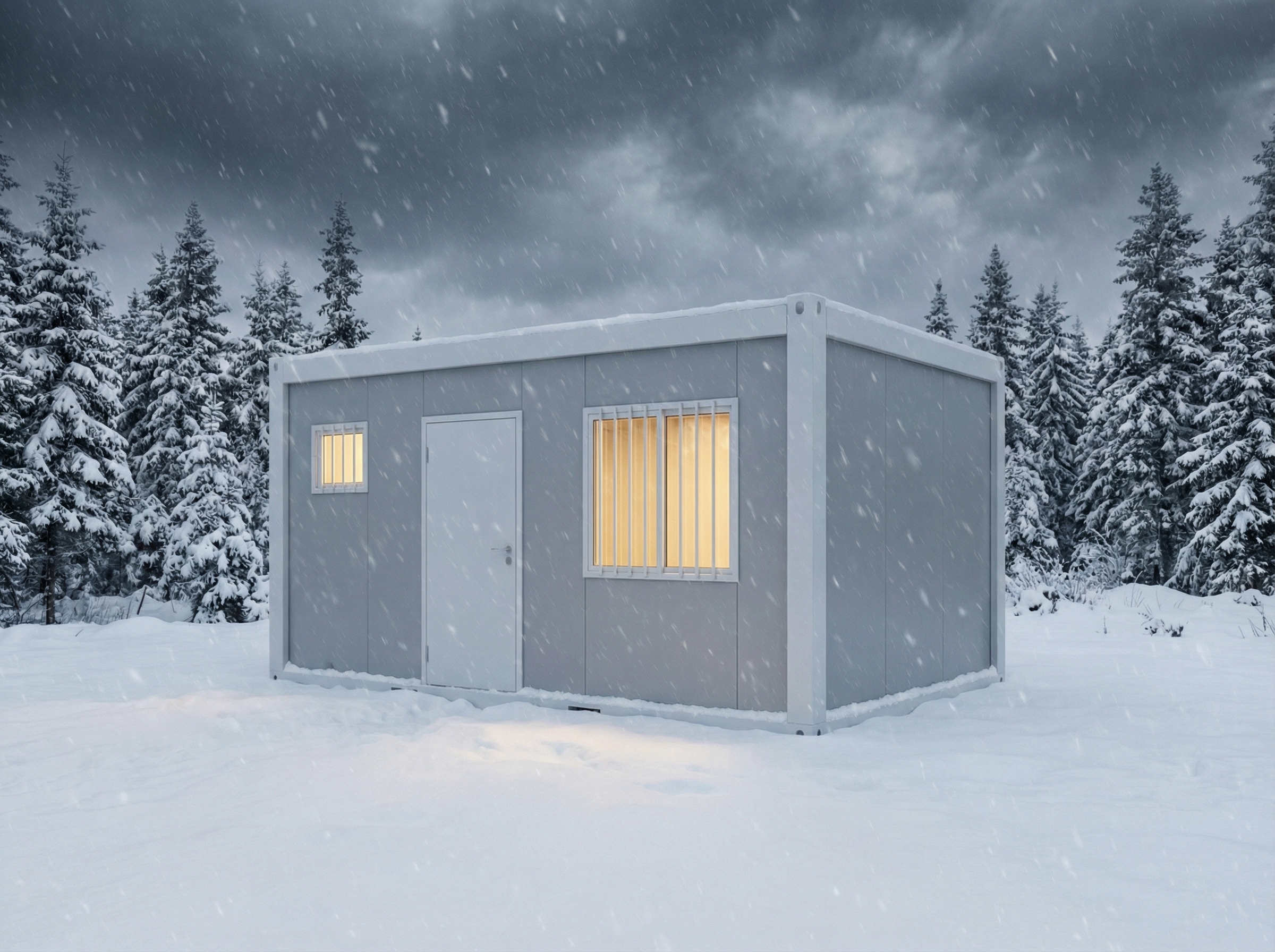

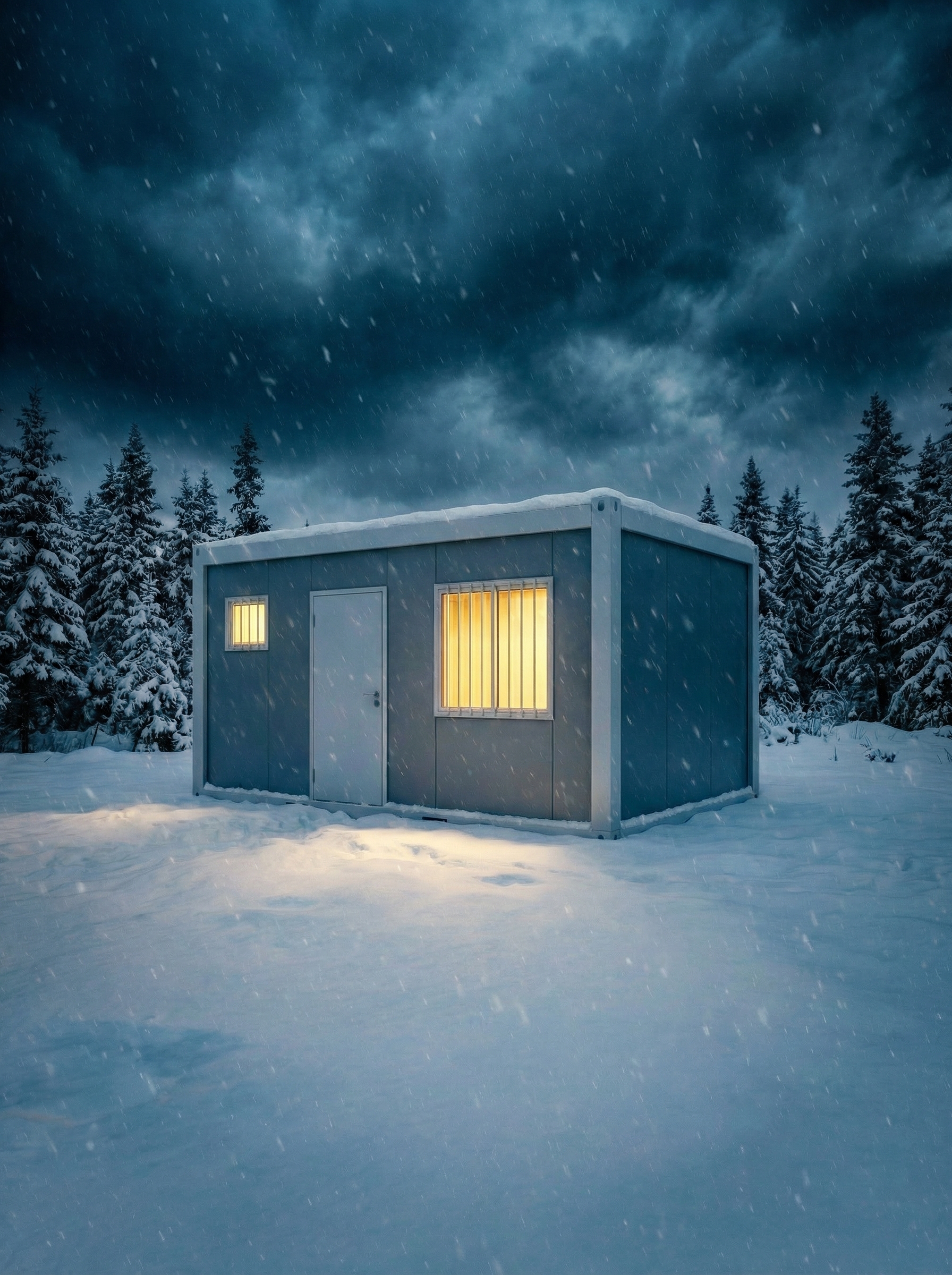

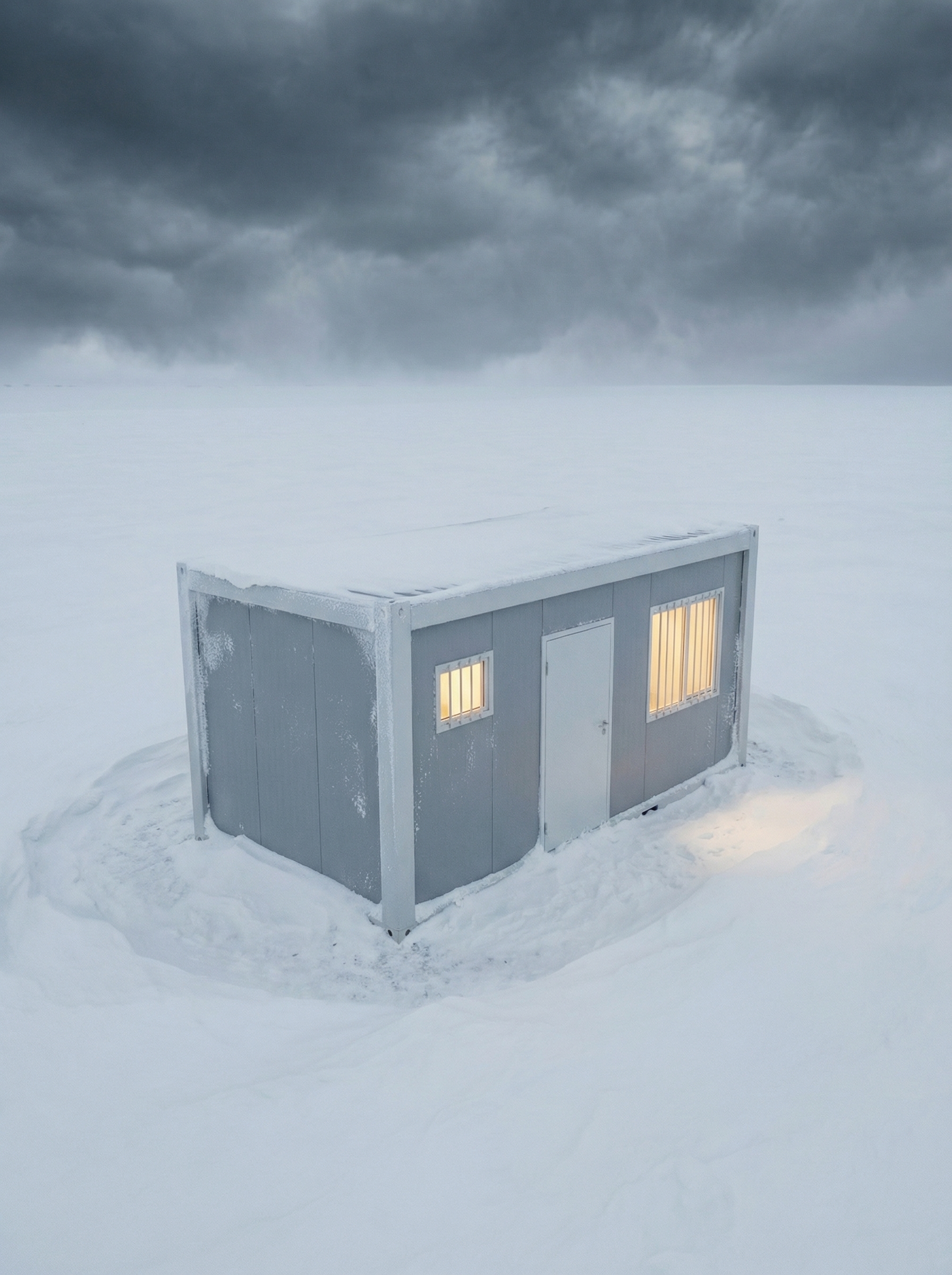

Складной жилой модуль серии Арктика PS-ARC-5800 — для Крайнего Севера

При какой температуре работает модуль Арктика и что обеспечивает теплозащиту?

Рабочая температура PS-ARC-5800 — до −55°C, расчётная при консервации — до −65°C. Это охватывает все российские арктические регионы: ЯНАО (Новый Уренгой, Бованенково, Ямбург), Республику Саха — Якутию (Мирный, Ленск, Оленёк), Чукотский АО, Таймыр, Норильский промышленный район, Магаданскую область.

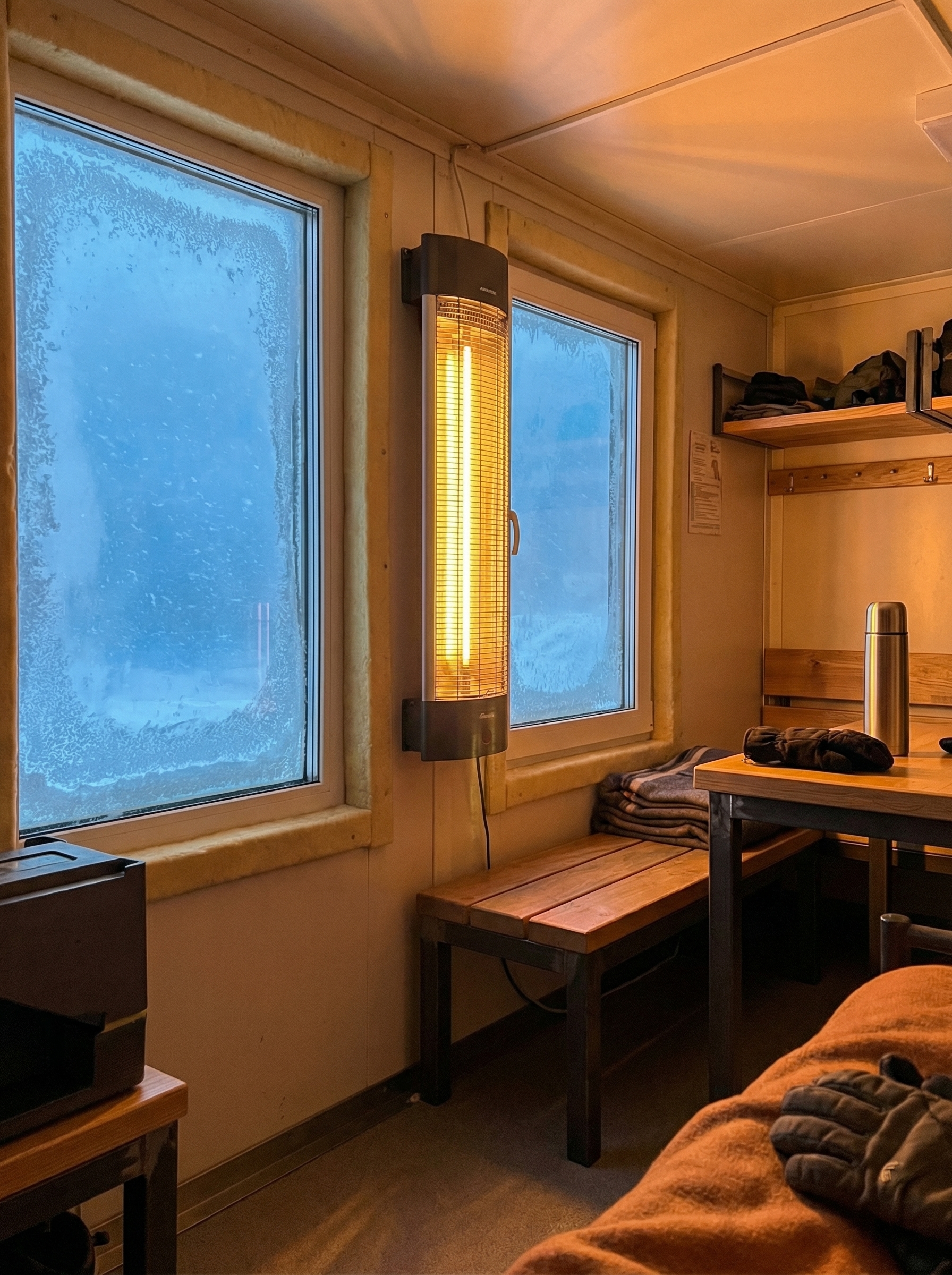

Комплексная теплозащита достигается послойной системой из четырёх взаимодополняющих элементов. Первый — стеновая панель 100 мм минеральной ваты плотностью 80 кг/м³ (λ ≈ 0,036 Вт/(м·К)), термическое сопротивление R ≈ 2,78 м²·К/Вт. Второй — кровля: 150 мм стекловаты + 30 мм напыление ППУ изнутри, суммарное R ≈ 5,4 м²·К/Вт — в 2,6 раза выше, чем у серии Стандарт. Третий — тройной стеклопакет 4-16-4-16-4 с аргоновым заполнением (Uw ≈ 0,8 Вт/(м²·К)), что вдвое лучше серии Стандарт (Uw ≈ 1,6). Четвёртый — обязательный тёплый пол 250 Вт/м² с двумя независимыми зонами и термостатами + резервный конвектор 2 кВт.

Суммарная электрическая нагрузка системы отопления ≈ 5,2 кВт (тёплый пол 13 м² × 250 Вт/м² + конвектор 2 кВт). Этого достаточно для поддержания +22°C внутри при −55°C снаружи и ветре до 30 м/с на открытой тундровой площадке.

Что такое система Z-Sliding и почему она критична при −55°C?

Z-Sliding (Sliding System) — скользящее складывание стен по горизонтальным рельсовым направляющим, в отличие от петлевого X-типа. В арктических условиях это принципиальное технологическое преимущество по трём причинам.

Отсутствие мостиков холода

В X-типе петли создают металл-металл контакт в узле примыкания стены к раме. При −55°C снаружи и +20°C внутри точка росы приходится именно на этот узел: конденсат намерзает и разрушает уплотнение. Z-Sliding распределяет нагрузку по всей длине рельса — нет точечного контакта, нет мостика холода.

Морозостойкость механики

Металлические петли при −55°C приближаются к порогу хладноломкости: при многократном складывании возникает люфт. Роликовые направляющие Z-Sliding изготовлены из специальной стали с сохранением пластичности до −65°C, распределённая нагрузка по рельсу исключает точечный износ.

Непрерывная герметизация шва

В X-типе уплотнение дискретно — по периметру каждой петли. В Z-Sliding уплотнение идёт по всей длине рельса непрерывно: двойной контур EPDM (рабочий диапазон −60°C / +80°C) полностью исключает продувание при арктическом ветре 25–30 м/с на открытых ямальских и якутских площадках.

Как устроена антиконденсатная защита арктического модуля?

При температуре −55°C снаружи и +22°C внутри точка росы приходится на металлические элементы каркаса — внутренние стойки, балки, угловые соединители. Без обработки на них образуется конденсат, который замерзает, нарушает геометрию и вызывает коррозию изнутри. В серии Арктика применяется трёхуровневая антиконденсатная система.

ПУ-спрей 5 мм

Все внутренние металлоконструкции покрываются слоем полиуретанового спрея на заводе до монтажа панелей. Полиуретан создаёт тепловой барьер между металлом и внутренним воздухом — температура поверхности не опускается ниже точки росы.

Пароизоляция 200 мкм

Фольгированная ПЭ плёнка монтируется по всему внутреннему периметру: стены + потолок + под напольную плиту. Стыки проклеиваются пароизоляционной лентой — 100% герметизация. Это исключает диффузию водяного пара из жилого пространства в утеплитель.

Терморазрывные прокладки

На стыках металлических элементов с ограждающими конструкциями устанавливаются прокладки из паронита или ЭПДМ — исключают прямой металл-металл контакт. Все стыки панелей герметизируются двойным слоем: монтажная пена (первый барьер) + силикон с рабочим диапазоном −60°C/+150°C (второй барьер).

Какова кровельная система серии Арктика и какую снеговую нагрузку она выдерживает?

Кровельный пирог серии Арктика принципиально отличается от серии Стандарт по трём параметрам: в 2 раза больше утеплителя, дополнительный слой ППУ и расчётная снеговая нагрузка вдвое выше.

Состав кровли (снизу вверх): потолочный лист окрашенная сталь 0,4 мм → фольгированная пароизоляция 200 мкм → несущая рама (C-труба 80×40 мм 5 шт. + квадратная труба 20×20 мм 4 шт.) → стекловата 150 мм (16 кг/м³, λ = 0,033–0,040 Вт/(м·К)) → напыление ППУ 30 мм (выполняется на объекте после монтажа кровли) → внешний лист Baosteel 0,6 мм с дополнительным полиуретановым финишным покрытием.

Суммарное термическое сопротивление: R стекловаты ≈ 4,17 м²·К/Вт + R ППУ ≈ 1,25 м²·К/Вт = R ≈ 5,4 м²·К/Вт. Для сравнения: серия Стандарт (75 мм) — R ≈ 2,08 м²·К/Вт. Разница в 2,6 раза.

Нормативная снеговая нагрузка ≥100 кг/м² — это снеговые районы IV–V по СП 20.13330.2017 (Якутия, Сахалин, часть ЯНАО). Вдвое больше, чем у серии Стандарт. Для объектов в V снеговом районе (Сахалин, Курилы) по запросу — усиление кровельного каркаса дополнительными прогонами под индивидуальное ТЗ.

В каких конкретных регионах и отраслях применяется серия Арктика?

Серия Арктика спроектирована для промышленных объектов в климатических подрайонах IА, IБ, IВ, IГ, IД по СП 131.13330.2020 — арктический и субарктический климат с расчётной зимней температурой −45°C … −55°C.

Нефтегаз ЯНАО — месторождения Ямал, Бованенково, Медвежье, Уренгойское, Заполярное — вахтовые базы буровых бригад, промыслового персонала, сервисных подрядчиков. Горная добыча Якутии — АЛРОСА (Мирный, Ленск, Айхал), Полюс Золото (Вернинское, Куранах) — вахтовые посёлки ГОКов и карьеров. Дорожное строительство — Восточный полигон РЖД, БАМ, автодороги Якутии — передвижные трассовые базы на полозьях. Лесозаготовка Иркутской области и Красноярского края при расчётных температурах до −50°C.

Международные поставки: Казахстан (Карагандинская, Павлодарская области, расчётная −42°C), Монголия (Оюу-Толгой, Гоби — −45°C с дополнительным пакетом защиты от летнего перегрева +45°C). Адаптация под 110/220 В 50/60 Гц и локализованная документация — по запросу.

Срок поставки: 18–25 рабочих дней производство + доставка. Вахтовый посёлок от подписания договора до готовности первого жилого блока — 45–60 дней. Продукция в ЕАЭС, таможенное оформление выполнено.
