Модульная раздевалка-сушилка для вахтового посёлка — по числу людей в смене
Модульная раздевалка-сушилка PS-DRY-5800 для вахтового посёлка — совмещённая или отдельным модулем. Площадь сушки по норме 0,15 м² на человека в смене · рейлинги 50–70°C или шкафная камера 40–60°C.
- По числу людей в смене: до 29 (совмещённый модуль) / до 85 (модуль под сушку)
- Вместимость / Назначение
- СП 44.13330.2011, табл. 3 / Приказ Минтруда № 883н
- Нормативное соответствие
- Рейлинги
- 50–70°C
- Трубчатые нагреватели, 220В/50Гц
- Шкафная камера
- 40–60°C
- Тепловентилятор + вытяжка влаги
- Время сушки
- 2–4 ч
- Камера (vs 6–8 ч рейлинги)
- Норма сушки
- 0,15 м²
- На человека в смене, СП 44.13330.2011, табл. 3
- Вентиляция
- Усиленная
- Удаление угольной/рудной пыли
- Воздухообмен
- ≥ 150 м³/ч
- По числу комплектов в смене
Характеристики
Значения даны рядом по четырём климатическим исполнениям — Юг, Стандарт, Север, Арктика — в порядке возрастания. Исполнение подбирается по ГСОП площадки, толщины рассчитаны по СП 50.13330.2024 и ГОСТ Р 58760-2024.
PS-DRY-5800
Идентификация
| Артикул | PS-DRY-5800 |
|---|---|
| Базовый конструктив | Книжка — раздевалка · Конструктор — сушильное отделение при разделении на два модуля |
| Габариты модуля, мм | 5900 × 2435 × 2896 (Книжка) · 5950 × 3000 × 2800 (Конструктор) |
| Вместимость | по числу людей в смене: 0,15 м² площади сушки на человека (СП 44.13330.2011, табл. 3) — до 29 в совмещённом модуле, до 85 в модуле целиком под сушку |
| Конфигурации | 2 — совмещённая раздевалка-сушилка в одном модуле · раздельные модули с разными режимами |
| Этажность | до 3 этажей при штабелировании |
Оболочка
| Климатическое исполнение | Юг · Стандарт · Север · Арктика — по расчётной температуре района. «Север» и «Арктика» — только на «Книжке» или «Конструкторе»; на Юге блок можно сделать и на складных «Веере» или «Шатре» |
|---|---|
| Наружное утепление стен | 100 / 150 / 200 / 250 мм, каменная вата 80–100 кг/м³. Влажный режим — условия эксплуатации Б, расчёт от +23 °C, поэтому ГСОП выше жилого модуля в той же зоне |
| Утепление кровли | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 150 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Утепление пола | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 100 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Наружная отделка | стальной лист с полимерным покрытием: PE 0,4–0,48 мм (Юг, Стандарт) · PVDF 0,5–0,8 мм (Север, Арктика) |
| Входная дверь | 840 × 2035 мм, стальная; полотно — каменная вата 50 мм (Юг, Стандарт) / каменная вата 100 мм с терморазрывом коробки (Север, Арктика); уплотнитель EPDM — морозостойкость по климатическому исполнению. Терморазрыв в коробке обязателен начиная со «Стандарта» — конденсат по коробке при точке росы +18,3 °C |
| Окна | ПВХ ≥ 5 камер, 70–86 мм, тёплая рамка; стеклопакет 4-16Ar-4i / 4i-12Ar-4-12Ar-4i / 4i-12Kr-4-12Kr-4i по зоне, R₀ 0,55 / 0,75 / 0,85. Глухие решётки не применяются — п. 6.4.10 ГОСТ Р 58760-2024. В сушильном отделении окно не устанавливается: при точке росы +18,3 °C стекло запотевает даже с арктическим пакетом — окно предусматривается только в раздевалке |
| Закладные под проёмы | стальной оцинкованный стакан 2,5–3,0 мм по ГОСТ 14918-2020 с термоизолирующей прокладкой — во всех зонах, а не только в северных |
| Нагрузки и стойкость | пол 2,0 кН/м² · кровля 1,0–1,5 кН/м² по снеговому району · сейсмостойкость 8–9 баллов MSK-64 · утеплитель — негорючая каменная вата (НГ), ГОСТ Р 58760-2024 п. 6.4.12 |
Микроклимат
| Расчётная температура внутри | +23 °C при влажности не более 75 % |
|---|---|
| Точка росы | +18,3 °C — самая высокая в линейке блоков; запас по температуре внутренних поверхностей по глади конструкции всего 2,6–3,7 °C |
| Воздухообмен | не менее 150 м³/ч (4,6 крат/ч); рассчитывается по числу комплектов спецодежды в смене |
| Вентиляция | приток подогретый, с фильтром; вытяжка механическая из верхней зоны сушильного отделения. Рекуператор — опция на «Юге» и в «Стандарте», базово в «Севере» и «Арктике» |
| Отопление | конвектор 2,0 кВт на компенсацию теплопотерь оболочки + калорифер приточной установки 2,0 / 3,0 / 4,0 / 4,5 кВт по зонам. Полная нагрузка 4,3 / 5,6 / 6,3 / 6,7 кВт |
| Тип сушки | воздушный — п. 6.4.17 ГОСТ Р 58760-2024; сушильные рейки и стойки с обдувом |
Отделка
| Внутренняя отделка стен и потолка | влагостойкая, моющаяся; только НГ или Г1 — п. 6.4.11 и 6.4.12 ГОСТ Р 58760-2024 |
|---|---|
| Покрытие пола | ПВХ противоскользящий 2,0 мм, сплошной, с заводкой на стену; плинтус герметизирован по периметру — вода и снег с одежды |
Инженерия и оборудование
| Электрика | 220/380 В, 50 Гц, сеть TN-S; УЗО с током срабатывания ≤ 30 мА; медные жилы в двойной изоляции 6 / 4 / 2,5 / 1,5 мм²; независимое заземление с болтом на раме; ввод — промышленная вилка 3P32A; гофротруба морозостойкая — по климатическому исполнению |
|---|---|
| Оборудование раздевалки | индивидуальные двухсекционные шкафы — чистая и грязная одежда раздельно; число шкафов и скамей — под численность смены в проекте |
Ресурс и документы
| Срок службы и гарантия | не менее 20 лет · гарантия не менее 24 месяцев · не менее 5 передислокаций — п. 6.3.1 и 11.1 ГОСТ Р 58760-2024 |
|---|---|
| Нормативная база | ГОСТ Р 58760-2024 · СП 50.13330.2024 · СП 44.13330.2011 · СанПиН 1.2.3685-21 · Приказ Минтруда № 883н |
Спецификация носит справочный характер. Итоговый состав фиксируется в договоре по результатам расчёта под конкретную площадку.
Ключевые преимущества
Тепловые рейлинги 50–70°C
Горизонтальные трубчатые нагреватели t=50–70°C — одежда вешается непосредственно на рейлинг. Питание 220В/50Гц. Нет движущихся частей, простое обслуживание.
Шкафная камера принудительной сушки
Изолированный отсек с тепловентилятором t=40–60°C и вытяжкой влажного воздуха. Время сушки 2–4 ч (vs 6–8 ч у рейлингов). Рекомендована при −25°C и ниже.
Приказ Минтруда № 883н — обязательно
П. 33 Приказа № 883н обязывает обеспечить сушку спецодежды при работе на открытом воздухе. Площадь сушки — 0,15 м² на человека в смене (СП 44.13330.2011, табл. 3): до 29 человек в совмещённом модуле, до 85 — в модуле целиком под сушку.

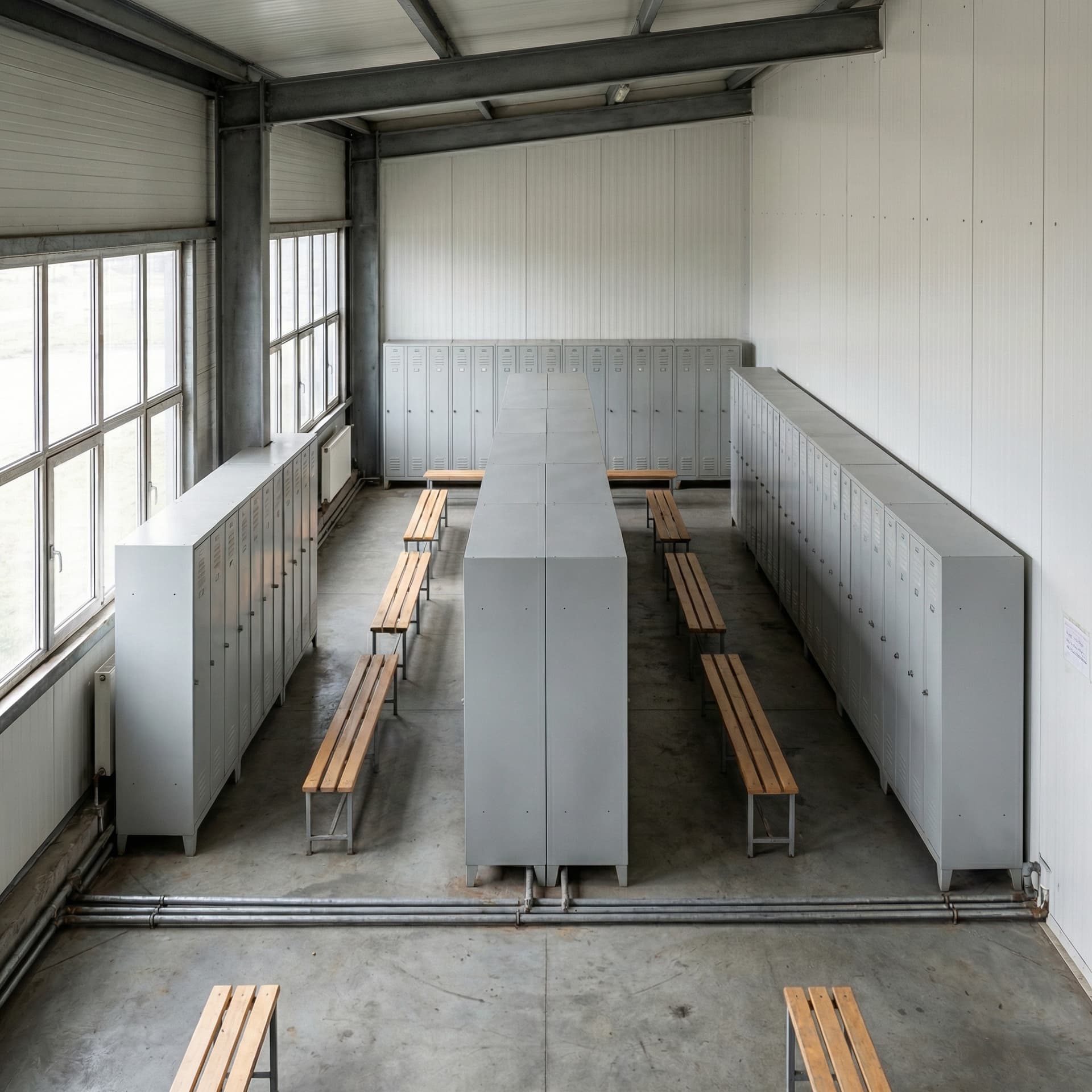

Раздевалка: шкафчики и скамьи
Индивидуальные двухсекционные шкафы 400 × 500 × 1800 мм — чистая и грязная одежда раздельно, скамьи. Шкафы — оборудование хранения, не мера вместимости: их число подбирается проектом.
Модульная раздевалка-сушилка PS-DRY-5800 — это сушильно-раздевальный блок на стальном каркасе из гнутого профиля с тепловыми рейлингами 50–70°C и шкафной камерой принудительной сушки 40–60°C, обязательный элемент вахтового поселка по требованиям Приказа Минтруда № 883н от 11.12.2020 и СП 44.13330.2011.
Когда обязательна сушилка для спецодежды по нормам охраны труда?
Приказ Минтруда № 883н от 11.12.2020 «Правила по охране труда при строительстве» в п. 33 прямо обязывает работодателя обеспечить сушку спецодежды и обуви при работе на открытом воздухе в мокрую или холодную погоду. Норма применяется ко всем строительным объектам независимо от численности персонала.
СП 44.13330.2011 (табл. 3) устанавливает площадь помещения сушки: 0,15 м² на человека в смене. Поставляем оба варианта: совмещённый модуль — раздевалка со шкафчиками и лавками и сушильное отделение 4,4 м² — до 29 человек в смене; раздельный — модуль целиком под сушку (12,86 м²) и отдельная раздевалка — до 85 человек в смене. Оборудование сушки и воздухообмен подбираются под численность смены в проекте.
Чем рейлинги отличаются от шкафной камеры сушки?
Тепловые рейлинги (50–70°C) — горизонтальные трубчатые нагреватели, одежда вешается непосредственно на трубку, тепло передаётся контактным и конвективным способом. Время сушки стандартного комбинезона — 6–8 часов. Конструкция без движущихся частей, максимально простая в обслуживании. Питание 220 В/50 Гц.
Шкафная камера принудительной сушки (40–60°C) — изолированный отсек с тепловентилятором и вытяжкой влажного воздуха наружу. Время сушки — 2–4 часа. Рекомендована при температуре наружного воздуха ниже −25°C, когда на одежде накапливается значительное количество влаги и замёрзшего снега: быстрый цикл не позволяет одежде остыть. Для горнодобывающих объектов камера оснащается фильтрами для удаления угольной, рудной или апатитовой пыли.
Как правильно организовать зону раздевалки по СП 44.13330.2011?
СП 44.13330.2011 требует раздельного хранения уличной (домашней) и рабочей (производственной) спецодежды. Для производственных процессов группы 1б (работа на открытом воздухе) — шкафчики двойные или два отдельных шкафа на одного работника. Для процессов группы 2в (пыль, грязь) — раздельные гардеробные со сквозным проходом через санпропускник.
Блок PS-DRY-5800 в конфигурации с раздевалкой включает индивидуальные двухсекционные шкафы 400 × 500 × 1800 мм и скамьи для переодевания. Шкафы — оборудование хранения, а не мера вместимости: их число подбирается проектом, часть персонала переодевается в жилом модуле. Зона сушки и раздевалка разделены в одном модуле или выносятся в отдельные модули.
Технические характеристики PS-DRY-5800
| Параметр | Значение |
|---|---|
| Рейлинги | 50–70°C, трубчатые нагреватели, 220В/50Гц |
| Шкафная камера | 40–60°C, тепловентилятор + вытяжка влаги |
| Время сушки | 2–4 ч (камера) / 6–8 ч (рейлинги) |
| Вместимость | По числу людей в смене: до 29 (совмещённый модуль), до 85 (модуль под сушку) |
| Вентиляция | Усиленная — удаление пыли и влаги |
| Воздухообмен | Не менее 150 м³/ч, по числу комплектов в смене |
| Нормативное соответствие | СП 44.13330.2011, табл. 3 / Приказ Минтруда № 883н |
Частые вопросы
Обязательна ли сушилка на вахте?
По Приказу Минтруда № 883н (стройка), № 644н (лесозаготовка) — обязательна при работах в условиях низких температур. Норматив площади — 0,15 м² на человека, СП 44.13330.2011, таблица 3.
Сколько времени сохнет спецодежда?
В шкафной камере (40–60°C): 2–4 часа. На рейлингах (50–70°C): 6–8 часов. В сильный мороз быстрее высушивает шкафная камера.
Смежные модули
Эти блоки чаще всего заказывают вместе: Санитарный блок PS-SAN · Склад PS-WH-5800 · Офис и штаб ИТР PS-OFF-5800. На стройплощадке они работают в составе строительного городка.
