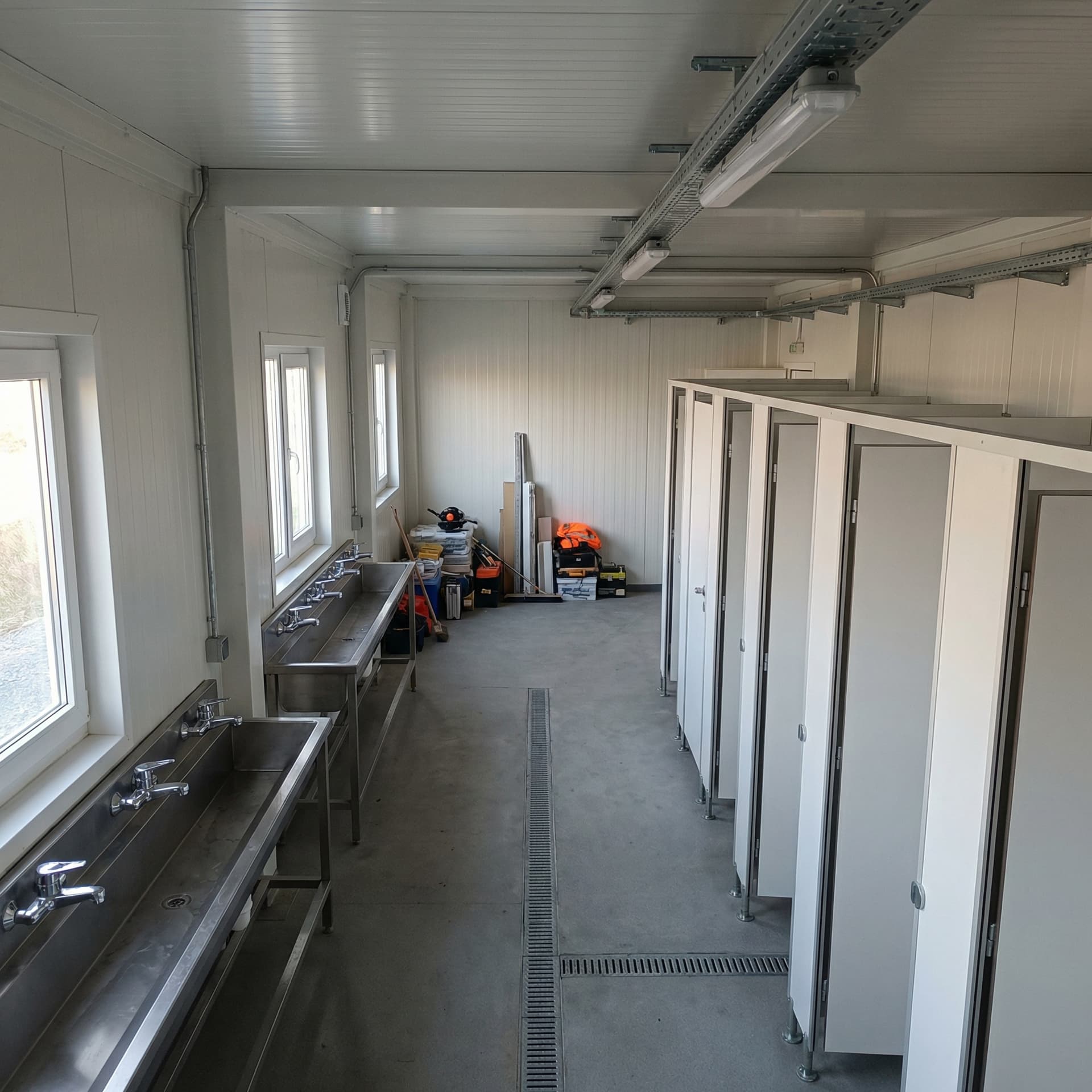

Санитарный блок для вахтового посёлка и стройплощадки
Модульный санузел с душевыми в промышленном исполнении для вахтовых посёлков и стройплощадок. Число санитарных приборов рассчитывается по численности смены и группе производственного процесса · Санпропускник для горнодобычи — из нескольких модулей по проекту.
- Приборы — по численности смены и группе процесса
- Вместимость / Назначение
- СП 44.13330.2011 / СанПиН 2.1.3684-21
- Нормативное соответствие
- Бойлер
- Бойлерная система
- Объём — по водопотреблению
- Душевые
- 800×800мм
- Число — по расчёту, AISI316L (Арктика)
- Унитазы
- М / Ж / общий
- Число — по расчёту, AISI304, антивандальные
- Умывальники
- AISI304
- Число — по расчёту
- Вентиляция
- 6–10 крат/ч
- Рекуператор КПД≥70% (Арктика)
- Число приборов
- По расчёту
- По численности смены и группе процесса
Характеристики
Значения даны рядом по четырём климатическим исполнениям — Юг, Стандарт, Север, Арктика — в порядке возрастания. Исполнение подбирается по ГСОП площадки, толщины рассчитаны по СП 50.13330.2024 и ГОСТ Р 58760-2024.
PS-SAN-TS / PS-SAN-TS-ARC
Идентификация
| Артикул | PS-SAN-TS · арктическое исполнение PS-SAN-TS-ARC |
|---|---|
| Базовый конструктив | Книжка — душевые, санузлы, кладовая · Конструктор — на объектах от 50 человек |
| Габариты модуля, мм | 5900 × 2435 × 2896 (Книжка) · 5950 × 3000 × 2800 (Конструктор) |
| Внутренняя площадь | 12,86 м² (Книжка) · 16,24 м² (Конструктор) |
| Конфигурации | мужской, женский или общий санузел; один модуль или сборный санблок из нескольких модулей — по проекту, без ограничения числа модулей |
| Этажность | до 3 этажей при штабелировании |
Оболочка
| Климатическое исполнение | Юг · Стандарт · Север · Арктика — по расчётной температуре района. «Север» и «Арктика» — только на «Книжке» или «Конструкторе»; на Юге блок можно сделать и на складных «Веере» или «Шатре» |
|---|---|
| Наружное утепление стен | 100 / 200 / 250 / 250 мм, каменная вата 80–100 кг/м³. Мокрый режим — расчёт по условиям эксплуатации Б в любой зоне, отсюда ступень выше жилого модуля |
| Утепление кровли | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 150 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Утепление пола | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 100 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Наружная отделка | стальной лист с полимерным покрытием: PE 0,4–0,48 мм (Юг, Стандарт) · PVDF 0,5–0,8 мм (Север, Арктика) |
| Входная дверь | 840 × 2035 мм, стальная; полотно — каменная вата 50 мм (Юг, Стандарт) / каменная вата 100 мм с терморазрывом коробки (Север, Арктика); уплотнитель EPDM — морозостойкость по климатическому исполнению. Тамбур обязателен начиная с «Севера» |
| Окна | ПВХ ≥ 5 камер, 70–86 мм, тёплая рамка; стеклопакет 4-16Ar-4i / 4i-12Ar-4-12Ar-4i / 4i-12Kr-4-12Kr-4i по зоне, R₀ 0,55 / 0,75 / 0,85. Глухие решётки не применяются — п. 6.4.10 ГОСТ Р 58760-2024 |
| Нагрузки и стойкость | пол 2,0 кН/м² · кровля 1,0–1,5 кН/м² по снеговому району · сейсмостойкость 8–9 баллов MSK-64 · утеплитель — негорючая каменная вата (НГ), ГОСТ Р 58760-2024 п. 6.4.12 |
Микроклимат
| Расчётная температура внутри | +25 °C при влажности 65 % — п. 5.7 СП 50.13330.2024, «ванные комнаты» |
|---|---|
| Точка росы | +18,0 °C — требует сплошного слоя утеплителя поверх каркаса с пароизоляционной плёнкой (стыки проклеены), терморазрыва в дверной коробке и закладных с прокладкой во всех зонах, а не только в северных |
| Воздухообмен | 375 м³/ч расчётно; до 575 м³/ч при полной комплектации 6 унитазов + 2 писсуара + 3 душа — СП 60.13330.2020 |
| Вентиляция | приточно-вытяжная механическая; рекуператор обязателен начиная со «Стандарта» — без него только на подогрев приточного воздуха требуется 8–10 кВт |
| Отопление | конвектор 2,0 кВт на компенсацию теплопотерь оболочки + отдельный калорифер приточной установки. Полная нагрузка 6,1 / 8,7 / 10,7 / 11,7 кВт по зонам — самый энергоёмкий блок посёлка |
Отделка
| Внутренняя отделка стен и потолка | влагостойкая, моющаяся, стойкая к дезинфекции; только НГ или Г1 — п. 6.4.11 и 6.4.12 ГОСТ Р 58760-2024 |
|---|---|
| Покрытие пола | ПВХ противоскользящий 2,0 мм, сплошной, с заводкой на стену; трапы, герметизированный плинтус по периметру |
Инженерия и оборудование
| Электрика | 220/380 В, 50 Гц, сеть TN-S; УЗО с током срабатывания ≤ 30 мА; медные жилы в двойной изоляции 6 / 4 / 2,5 / 1,5 мм²; независимое заземление с болтом на раме; ввод — промышленная вилка 3P32A; гофротруба морозостойкая — по климатическому исполнению |
|---|---|
| Водоснабжение и канализация | ХВС и ГВС — бойлерная система, объём бойлера рассчитывается по водопотреблению; канализация с трапами; обогрев труб и незамерзающие затворы в северных исполнениях |
| Санитарное оборудование | унитазы, писсуары, умывальники, душевые кабины 800 × 800 мм — число санитарных приборов рассчитывается по численности смены и группе производственного процесса; нержавеющая сталь AISI 304, в арктическом исполнении AISI 316L |
Ресурс и документы
| Срок службы и гарантия | не менее 20 лет · гарантия не менее 24 месяцев · не менее 5 передислокаций — п. 6.3.1 и 11.1 ГОСТ Р 58760-2024 |
|---|---|
| Нормативная база | ГОСТ Р 58760-2024 · СП 50.13330.2024 · СП 44.13330.2011 · СП 60.13330.2020 · СанПиН 2.1.3684-21 |
Спецификация носит справочный характер. Итоговый состав фиксируется в договоре по результатам расчёта под конкретную площадку.
Ключевые преимущества
AISI304 / AISI316 сантехника
Исполнение «Стандарт»: нержавейка AISI304. «Арктика»: AISI316 + антивандальные крепления. Все крепёжные элементы скрыты, сиденья дюропластовые ударопрочные при отрицательных температурах.
Бойлерная система ГВС
Горячая вода — бойлерная система из нержавеющей стали. Объём бойлера рассчитывается по водопотреблению: числу унитазов, душевых, раковин и писсуаров, которое задаётся численностью людей на объекте.
Защита труб «Север» / «Арктика»: обогрев кабелем
Саморегулирующийся греющий кабель 10 Вт/м на всех трубах ХВС и ГВС. Термостат −3°C / +5°C. Обогревательная муфта на вводном патрубке. Трапы с обогревом гидрозатвора.
Санитарный блок PS-SAN — это заводской модульный туалетно-душевой комплекс на стальном каркасе из гнутого профиля, который собирается на объекте без сварки — около 2 часов на модуль бригадой из 4 монтажников. Санблок может состоять из одного модуля или из нескольких — по проекту, без ограничения числа модулей.
Модульный санузел, сантехническая бытовка, санблок — как это называют
В спецификациях и запросах один и тот же объект называют по-разному: модульный санузел, модульная душевая, сантехническая бытовка, сантехнический блок-контейнер, санблок. На стройплощадке чаще говорят «бытовка с туалетом и душем», в проектной документации — «санитарно-бытовое помещение». Бытовка с туалетом — это жилой модуль, где санузел занимает часть площади; санитарный блок — отдельное изделие целиком под санитарные приборы, с другой теплотехникой и вентиляцией.
Сколько человек обслуживает один санитарный блок PS-SAN?
Число санитарных приборов рассчитывается по численности смены и группе производственного процесса. В состав входят душевые кабины 800×800 мм, умывальники AISI304, унитазы — мужской, женский или общий санузел, и бойлерная система горячей воды; объём бойлера рассчитывается по водопотреблению. Норму задаёт СП 44.13330.2011, таблица 2, через группу производственного процесса: 1 душевая сетка на 15 человек при незначительном загрязнении (группа 1б), на 5 человек при работе с водой и умеренном загрязнении (группы 1в, 2в) и на 3 человека при сильном загрязнении (группа 3б). Умывальники — 1 кран на 10 человек при группе 1б. Унитазы нормируются таблицей 3: 1 прибор на 18 мужчин или 12 женщин в производственных зданиях.
Для горнодобывающих предприятий с воздействием пыли нормы жёстче: группа 2в — 1 сетка на 5 человек, группа 3б — на 3 человека. Если проект объекта требует санпропускник, применяется схема из нескольких модулей PS-SAN (число — по проекту, без ограничения) в линейной конфигурации: грязный гардероб → душевые → чистый гардероб. Требование к санпропускнику задаёт проект объекта.
Что такое Plug-and-Play подключение санитарного блока?
Блок поставляется с заводской разводкой всех трёх инженерных систем: ввод холодного водоснабжения DN20 (3/4″), выпуск канализации Ø110 мм, ввод электропитания 220 В.
Блок работает и от централизованных сетей, и автономно с накопительными ёмкостями. Автономный вариант требует расчёта объёма ёмкостей под численность и график вывоза стоков.
Как устроена защита труб в северном и арктическом исполнении?
В исполнениях «Север» и «Арктика» все трубы ХВС и ГВС оснащены саморегулирующимся греющим кабелем 10 Вт/м. Термостат активирует кабель при температуре −3°C и отключает при +5°C — система работает автоматически без участия персонала. Дополнительно: на вводном патрубке установлена обогревательная муфта, трапы оснащены обогревом гидрозатвора, чтобы исключить промерзание сифонов при остановке блока в мороз.
Сантехническая фурнитура исполнения «Арктика» изготовлена из AISI316 (более стойкого к хлоридам, чем стандартный AISI304), крепёжные элементы скрыты антивандальным способом, сиденья дюропластовые ударопрочные при отрицательных температурах.
Нормативная база: какие требования выполняет PS-SAN?
- СП 44.13330.2011 (актуализированная редакция СНиП 2.09.04-87, таблицы 2 и 3) — нормы количества санитарных приборов по группам производственных процессов и площади санитарно-бытовых помещений;
- СП 2.2.4285-26 «Санитарно-эпидемиологические требования к условиям труда» — температура воды, состояние помещений, воздухообмен;
- ГОСТ Р 58760-2024 «Здания мобильные (инвентарные)» — требования к мобильным санитарно-бытовым модулям.
Технические характеристики PS-SAN
| Параметр | Значение |
|---|---|
| Горячая вода | Бойлерная система, объём — по водопотреблению |
| Душевые кабины | 800×800 мм, число — по расчёту; нержавейка AISI316L (Арктика) |
| Унитазы | Число — по расчёту, AISI304, антивандальные крепления |
| Умывальники | Число — по расчёту, AISI304 |
| Вентиляция | 6–10 крат/ч, рекуператор КПД ≥70% (Арктика) |
| Число приборов | По численности смены и группе производственного процесса |
| Нормативное соответствие | СП 44.13330.2011 (актуализированная редакция СНиП 2.09.04-87) |
| Монтаж | Около 2 часов на модуль, бригада из 4 монтажников; подключение 3 магистралей |
Частые вопросы
Сколько санузлов нужно на 50 человек?
Число санитарных приборов рассчитывается по численности смены и группе производственного процесса, СП 44.13330.2011, таблица 2: при незначительном загрязнении (1б) — 1 душевая сетка на 15 человек и 1 кран на 10, при работе с водой и умеренном загрязнении (1в, 2в) — 1 сетка на 5 человек, при сильном загрязнении в нефтегазе и на ГОКах (3б) — 1 сетка на 3 человека. Санблок собирается из одного или нескольких модулей — по проекту, без ограничения числа модулей.
Обязателен ли санпропускник для карьеров?
Обязателен по ФНП № 505 для процессов с воздействием пыли — карьеры, ГОКи, обогатительные фабрики. Схема линейная: грязный гардероб → душевые → чистый гардероб, без возврата. Собирается из нескольких модулей PS-SAN — по проекту.
Смежные модули
Эти блоки чаще всего заказывают вместе: Столовая PS-DIN-12000 · Раздевалка-сушилка PS-DRY-5800 · Медпункт и ФАП PS-MED-5800. На стройплощадке они работают в составе строительного городка.
← Все функциональные модули · Вахтовый посёлок под ключ →
Отдельные модули для стройплощадки и вахты — в разделе бытовки и строительные вагончики.
Расчёт под ваш объект.
Собственное производство · Магадан
Производство 20–45 дней
С даты договора; доставка Магадан → Москва — в среднем 25–35 дней, до объекта — по расчёту.
