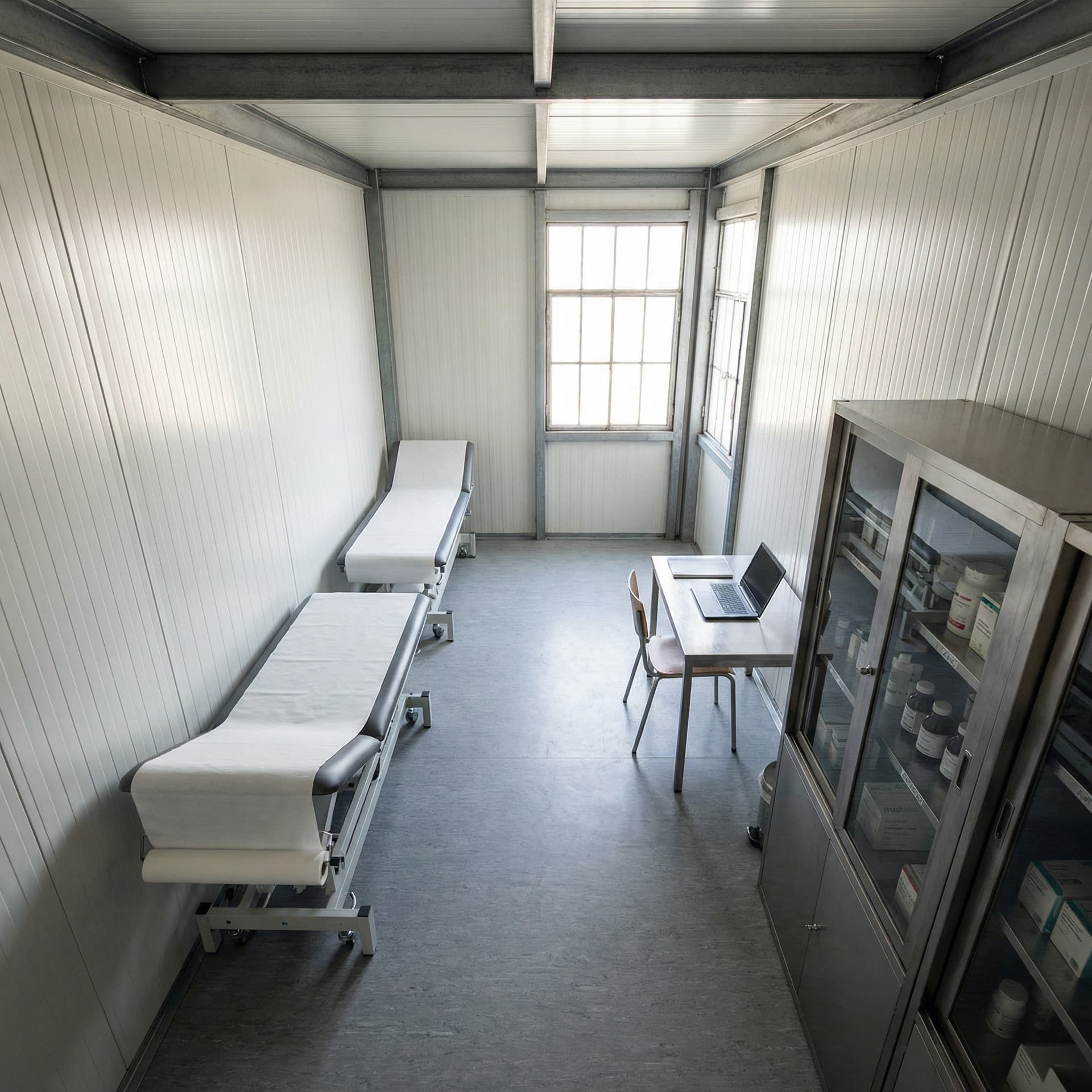

Модульный ФАП и медпункт для вахтового посёлка и сельского поселения
Модульный ФАП и медпункт PS-MED-5800: здравпункт, фельдшерско-акушерский пункт, медпункт с изолятором — три варианта на 1, 2 и 3 модулях. УФ-рециркулятор ≥95%, Ag+ покрытие · Медпункт обязателен при 50–300 работающих по СП 44.13330.2011, п. 5.27.
- 1 / 2 / 3 модуля — 17,9 / 35,7 / 53,6 м² застройки
- Вместимость / Назначение
- СП 44.13330.2011, п. 5.27 / СП 2.1.3678-20
- Нормативное соответствие
- Площадь застройки
- 17,9 / 35,7 / 53,6 м²
- 1 / 2 / 3 модуля
- УФ-рециркулятор
- ≥100 м³/ч
- Обеззараживание ≥95%, МУ 3.1.2-287-02
- Вход
- Отдельный
- Обязателен и в сцепке АБК, СП 2.1.3678-20
- Воздухообмен
- 95 м³/ч
- Трёхкратный, приток + вытяжка
- Мойка врача
- AISI304
- 400×500 мм, педальный смеситель
- Пол
- ISO 22196
- Мед. ПВХ линолеум, сварной шов
Характеристики
Значения даны рядом по четырём климатическим исполнениям — Юг, Стандарт, Север, Арктика — в порядке возрастания. Исполнение подбирается по ГСОП площадки, толщины рассчитаны по СП 50.13330.2024 и ГОСТ Р 58760-2024.
PS-MED-5800
Идентификация
| Артикул | PS-MED-5800 |
|---|---|
| Базовый конструктив | Конструктор — смотровой и процедурный кабинеты, изолятор · Книжка — карантинная зона |
| Габариты модуля, мм | 5950 × 3000 × 2800 (Конструктор) · 5900 × 2435 × 2896 (Книжка) |
| Конфигурации | 3 — 1 модуль, 17,9 м² (ожидание, смотровой) · ФАП: 2 модуля, 35,7 м² (ожидание, смотровой, процедурный и изолятор) · медпункт с изолятором: 3 модуля, 53,6 м² |
| Этажность | до 3 этажей при штабелировании |
Оболочка
| Климатическое исполнение | Юг · Стандарт · Север · Арктика — по расчётной температуре района. «Север» и «Арктика» — только на «Книжке» или «Конструкторе»; на Юге блок можно сделать и на складных «Веере» или «Шатре» |
|---|---|
| Наружное утепление стен | 150 / 200 / 250 / 300 мм, каменная вата 80–100 кг/м³. Позиция 1.2 таблицы 3 СП 50.13330.2024 — коэффициенты как у жилых зданий при расчётных +22 °C, самая строгая норма линейки. Толщины зафиксированы при λБ 0,045; при подтверждённом поставщиком λБ ≤ 0,042 стена «Юга» и «Арктики» — на ступень тоньше |
| Утепление кровли | Юг, Стандарт: каменная вата 200 / 250 мм; Север, Арктика: каменная вата 250 / 300 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Утепление пола | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 100 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Наружная отделка | стальной лист с полимерным покрытием: PE 0,4–0,48 мм (Юг, Стандарт) · PVDF 0,5–0,8 мм (Север, Арктика) |
| Входная дверь | 840 × 2035 мм, стальная; полотно — каменная вата 50 мм (Юг, Стандарт) / каменная вата 100 мм с терморазрывом коробки (Север, Арктика); уплотнитель EPDM — морозостойкость по климатическому исполнению. Отдельный вход, независимо от объединения в АБК |
| Окна | ПВХ ≥ 5 камер, 70–86 мм, тёплая рамка; стеклопакет 4-16Ar-4i / 4i-12Ar-4-12Ar-4i / 4i-12Kr-4-12Kr-4i по зоне, R₀ 0,55 / 0,75 / 0,85. Глухие решётки не применяются — п. 6.4.10 ГОСТ Р 58760-2024 |
| Нагрузки и стойкость | пол 2,0 кН/м² · кровля 1,0–1,5 кН/м² по снеговому району · сейсмостойкость 8–9 баллов MSK-64 · утеплитель — негорючая каменная вата (НГ), ГОСТ Р 58760-2024 п. 6.4.12 |
Микроклимат
| Расчётная температура внутри | +22 °C при влажности 55 %, точка росы +12,5 °C |
|---|---|
| Воздухообмен | 95 м³/ч — трёхкратный, приток и вытяжка |
| Обеззараживание воздуха | УФ-рециркулятор закрытого типа ≥ 100 м³/ч, эффективность ≥ 95 % по санитарно-показательным микроорганизмам — МУ 3.1.2-287-02; работает в присутствии людей |
| Отопление | полная нагрузка 2,0 / 2,8 / 3,4 / 3,6 кВт по зонам — конвектор 2,0 кВт, начиная с «Севера» второй |
Отделка
| Внутренняя отделка стен и потолка | допускающая влажную уборку и дезинфекцию растворами концентрации до 3 %; антибактериальное покрытие на ионах серебра Ag+ по внутренним стальным поверхностям; НГ или Г1 |
|---|---|
| Покрытие пола | медицинский ПВХ линолеум ISO 22196, полностью сварной шов — исключает накопление инфекции в стыках |
Инженерия и оборудование
| Электрика | 220/380 В, 50 Гц, сеть TN-S; УЗО с током срабатывания ≤ 30 мА; медные жилы в двойной изоляции 6 / 4 / 2,5 / 1,5 мм²; независимое заземление с болтом на раме; ввод — промышленная вилка 3P32A; гофротруба морозостойкая — по климатическому исполнению |
|---|---|
| Водоснабжение | мойка врача AISI 304, 400 × 500 мм, педальный или сенсорный смеситель; ХВС и ГВС |
| При объединении в АБК | собственная противопожарная секция; вентиляция отдельной системой |
Ресурс и документы
| Срок службы и гарантия | не менее 20 лет · гарантия не менее 24 месяцев · не менее 5 передислокаций — п. 6.3.1 и 11.1 ГОСТ Р 58760-2024 |
|---|---|
| Нормативная база | ГОСТ Р 58760-2024 · СП 50.13330.2024 · СП 2.1.3678-20 · СП 44.13330.2011, п. 5.27–5.28 |
| Когда обязателен | при списочной численности от 50 до 300 работающих — медицинский пункт (12 м² до 150, 18 м² до 300), СП 44.13330.2011, п. 5.27; свыше 300 — фельдшерский здравпункт (п. 5.28) |
Спецификация носит справочный характер. Итоговый состав фиксируется в договоре по результатам расчёта под конкретную площадку.
Ключевые преимущества
УФ-рециркулятор воздуха
Закрытый УФ-рециркулятор ≥100 м³/ч обеззараживает воздух на ≥95% по санитарно-показательным микроорганизмам. Безопасен в присутствии людей (МУ 3.1.2-287-02).
АБ покрытие Ag+ (внутри)
Внутренние стальные поверхности — антибактериальный топ-coat на ионах серебра Ag+. Медицинский ПВХ линолеум ISO 22196: сварной шов, стойкость к дезинфекциям до 3%.
Мойка врача с педальным приводом
Нержавейка AISI304, 400×500 мм, педальный или сенсорный смеситель — исключает контакт с поверхностью при загрязнённых руках. Обязательно по СП 2.1.3678-20 (заменил утративший силу СанПиН 2.1.3.2630-10).
Три варианта: 1, 2 и 3 модуля
1 модуль (17,9 м²): зона ожидания и смотровой кабинет. 2 модуля (35,7 м²): ФАП — ожидание, смотровой, процедурный и изолятор. 3 модуля (53,6 м²): медпункт с изолятором с отдельным входом. Участвуем в конкурсных закупках на B2B-площадках.
Модульный ФАП и медпункт PS-MED-5800 — это модульный здравпункт на стальном каркасе из гнутого профиля с УФ-рециркулятором воздуха, антибактериальным покрытием Ag+ и мойкой врача с педальным приводом, обязательный для объектов со списочной численностью от 50 работающих по СП 44.13330.2011, п. 5.27.
При какой численности персонала обязателен медицинский пункт?
СП 44.13330.2011 «Административные и бытовые здания», п. 5.27: при списочной численности от 50 до 300 работающих предусматривается медицинский пункт — площадью 12 м² при численности до 150 человек и 18 м² при численности до 300 человек. При списочной численности свыше 300 работающих — фельдшерский здравпункт (п. 5.28).
Медпункт на 12 м² (до 150 работающих) помещается в один модуль — 17,9 м² застройки; медпункт на 18 м² (до 300 работающих) и ФАП собираются из 2 модулей (35,7 м²), медпункт с изолятором — из 3 (53,6 м²). Модульный ФАП для сельских поселений: состав и площади помещений определяются санитарными требованиями к медицинским организациям и заданием заказчика.
Как устроена система обеззараживания воздуха в медицинском блоке?
УФ-рециркулятор закрытого типа производительностью ≥100 м³/ч обеззараживает воздух в присутствии людей — в отличие от открытых бактерицидных облучателей, которые требуют выводить персонал. Эффективность обеззараживания ≥95% по санитарно-показательным микроорганизмам согласно МУ 3.1.2-287-02 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях».
Внутренние стальные поверхности обработаны антибактериальным топ-коатом на основе ионов серебра Ag+. Медицинский ПВХ линолеум с полностью сварным швом (ISO 22196) исключает накопление инфекции в стыках и выдерживает обработку дезинфицирующими растворами концентрации до 3%.
Какие документы нужны для лицензирования медицинской деятельности в модульном здании?
Для лицензии на медицинскую деятельность в модульном здании нужны те же документы, что и для капитального; перечень задаёт лицензирующий орган.
По блоку PS-MED-5800 мы передаём: сертификат пожарной безопасности (123-ФЗ), технический паспорт с планом помещений и экспликацией площадей, паспорт системы вентиляции с расчётом воздухообмена. Для конкурсных закупок на B2B-площадках — комплект документов по требованиям закупки.
Чем отличаются варианты на 1, 2 и 3 модулях?
1 модуль (17,9 м² застройки): зона ожидания 5 м² и смотровой кабинет 11 м² — медпункт по п. 5.27 СП 44.13330.2011 для объекта до 150 работающих (норма 12 м²).
2 модуля (35,7 м²): ФАП — ожидание 7 м², смотровой 13 м², процедурный и изолятор 12 м²; для сельского поселения до 800 жителей, для промышленного объекта — медпункт на 18 м² (до 300 работающих).
3 модуля (53,6 м²): медпункт с изолятором на 2 койки — для длительной вахты и карантинных требований заказчика; у изолятора отдельный вход и своя вентиляция. Отдельный вход у медпункта обязателен всегда, даже в сцепке административно-бытового комплекса, — СП 2.1.3678-20.
Технические характеристики PS-MED-5800
| Параметр | Значение |
|---|---|
| Площадь застройки | 17,9 / 35,7 / 53,6 м² (1 / 2 / 3 модуля) |
| УФ-рециркулятор | ≥100 м³/ч, обеззараживание ≥95% |
| Покрытие стен | Антибактериальный Ag+ топ-коат |
| Пол | Медицинский ПВХ линолеум, ISO 22196, сварной шов |
| Мойка врача | AISI304, 400×500 мм, педальный/сенсорный смеситель |
| Воздухообмен | 95 м³/ч, трёхкратный, приток + вытяжка |
| Нормативное соответствие | СП 44.13330.2011, п. 5.27 / СП 2.1.3678-20 |
Частые вопросы
При какой численности обязателен медпункт?
По СП 44.13330.2011, п. 5.27: при списочной численности от 50 до 300 работающих — медицинский пункт (12 м² до 150 человек, 18 м² до 300). Свыше 300 работающих — фельдшерский здравпункт (п. 5.28).
Можно ли закупить медпункт через конкурсную процедуру?
Да. Участвуем в конкурсных закупках на B2B-площадках, в том числе в закупках госкомпаний по 223-ФЗ; в пакете — сертификат пожарной безопасности (123-ФЗ), паспорт изделия и технический паспорт с экспликацией помещений.
Смежные модули
Эти блоки чаще всего заказывают вместе: Санитарный блок PS-SAN · Столовая PS-DIN-12000 · Офис и штаб ИТР PS-OFF-5800. На стройплощадке они работают в составе строительного городка.
← Все функциональные модули · Вахтовый посёлок под ключ →
Отдельные модули для стройплощадки и вахты — в разделе бытовки и строительные вагончики.
Расчёт под ваш объект.
Собственное производство · Магадан
Производство 20–45 дней
С даты договора; доставка Магадан → Москва — в среднем 25–35 дней, до объекта — по расчёту.
