Складной модуль «Шатёр» — водосток по периметру кровли, 20 лет службы
Для вахтовых посёлков и промышленных площадок. Приезжает сложенным, раскрывается за 20 минут.
Модуль в собранном виде
от 350 000 ₽
с НДС 22 % за модуль в базовой комплектации; в цене — доставка до Москвы
Собственное производство в Магадане →- внешние габариты
- 5900 × 2500 × 2470 мм
- площадь застройки
- 14,75 м²
- раскрытие одного модуля
- 20 минут
- высота в сложенном виде
- 450 мм
- срок службы — у складного «Веера» 15
- 20 лет
- в одном контейнере 40HQ
- 10 модулей
- минимальная партия
- от 6 модулей
Два варианта поставки и сколько входит в одну отгрузку
Модуль поставляется в двух вариантах. Базовый: в один контейнер 40HQ входят 10 модулей, уложенных на ребро. Второй — с санузлом 1400 × 1100 × 2150 мм и инверторным сплит-кондиционером 1,5 л. с., установленными на заводе: 9 модулей, потому что санузел и блоки кондиционера не складываются. Минимальная партия — от 6 модулей; полный 40HQ — 10 модулей и меньше рейсов на площадку.
Слабых мест у модели два, и оба — геометрия. Потолок 2 280 мм — самый низкий в линейке (у «Веера» 2 300, у «Конструктора» 2 500, у «Книжки» 2 540). Пакет 450 мм толще, чем у «Веера», поэтому на отгрузку приходится 147,5 м² застройки против 174. Если в модуле нужны двухъярусные кровати или подвесное оборудование, смотрите «Книжку»; если важнее число рейсов — «Веер» или «Конструктор».
Что входит в заводскую комплектацию: пол, водосток, электрика
У «Шатра» водоотвод с кровли смонтирован на заводе: водосток по периметру и внутренняя дренажная труба, стыки панелей проклеены бутиловой лентой — вода с плоской кровли уходит организованно, а не по стенам и не под основание.
Пол приходит с покрытием: рулонный ПВХ по цементной плите 18 мм и плинтус по периметру. Электрика смонтирована на заводе — щит, УЗО, три автомата, светильники и розетки, быстроразъёмный ввод между модулями. На объекте остаются подключение ввода и заземление, которое требует ГОСТ Р 58760-2024.
Для объекта это означает меньше подрядчиков после раскрытия: здание готово к расстановке мебели, а не к отделке.
Раскрытие за 20 минут: как работает роликовый механизм

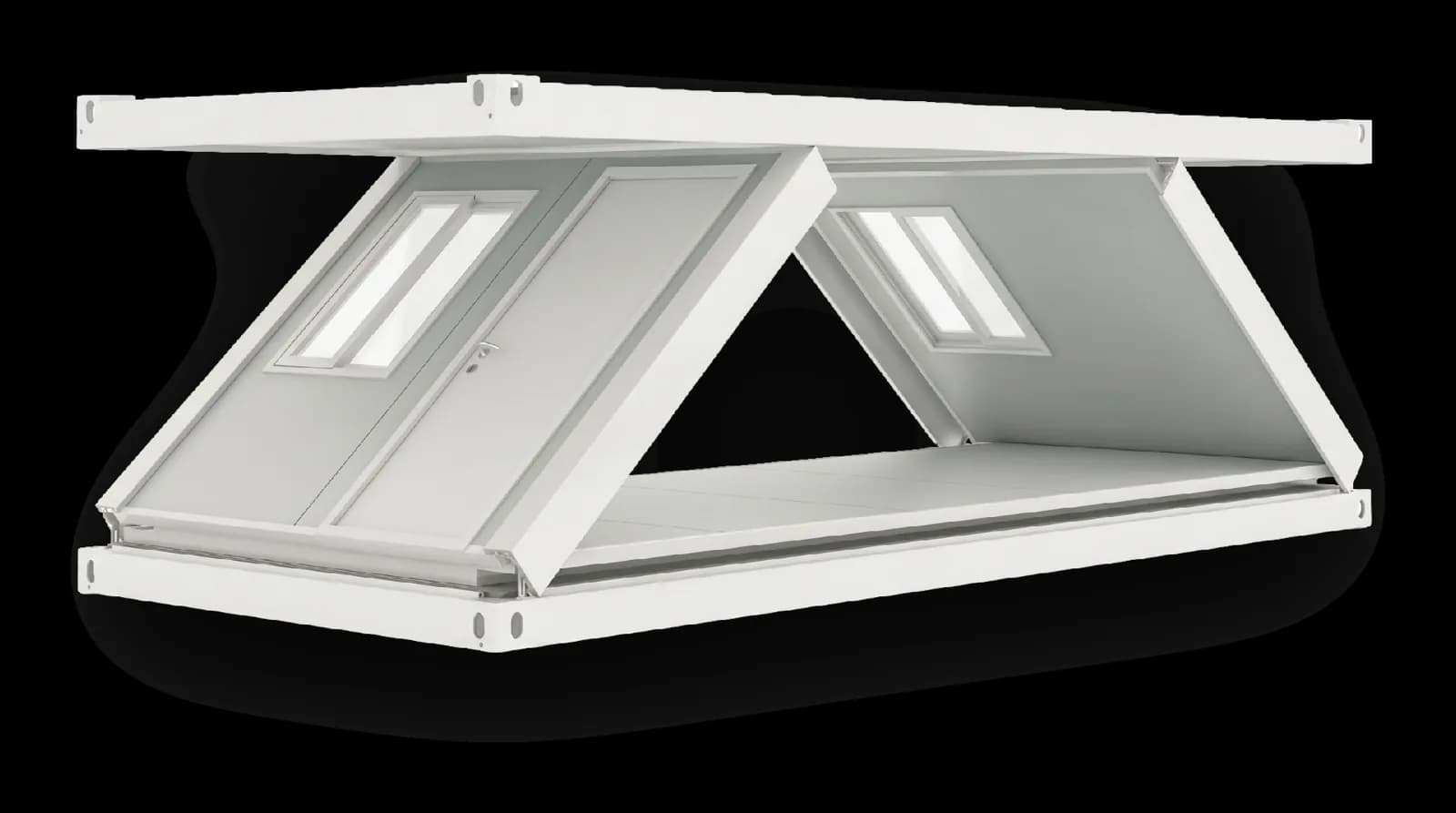

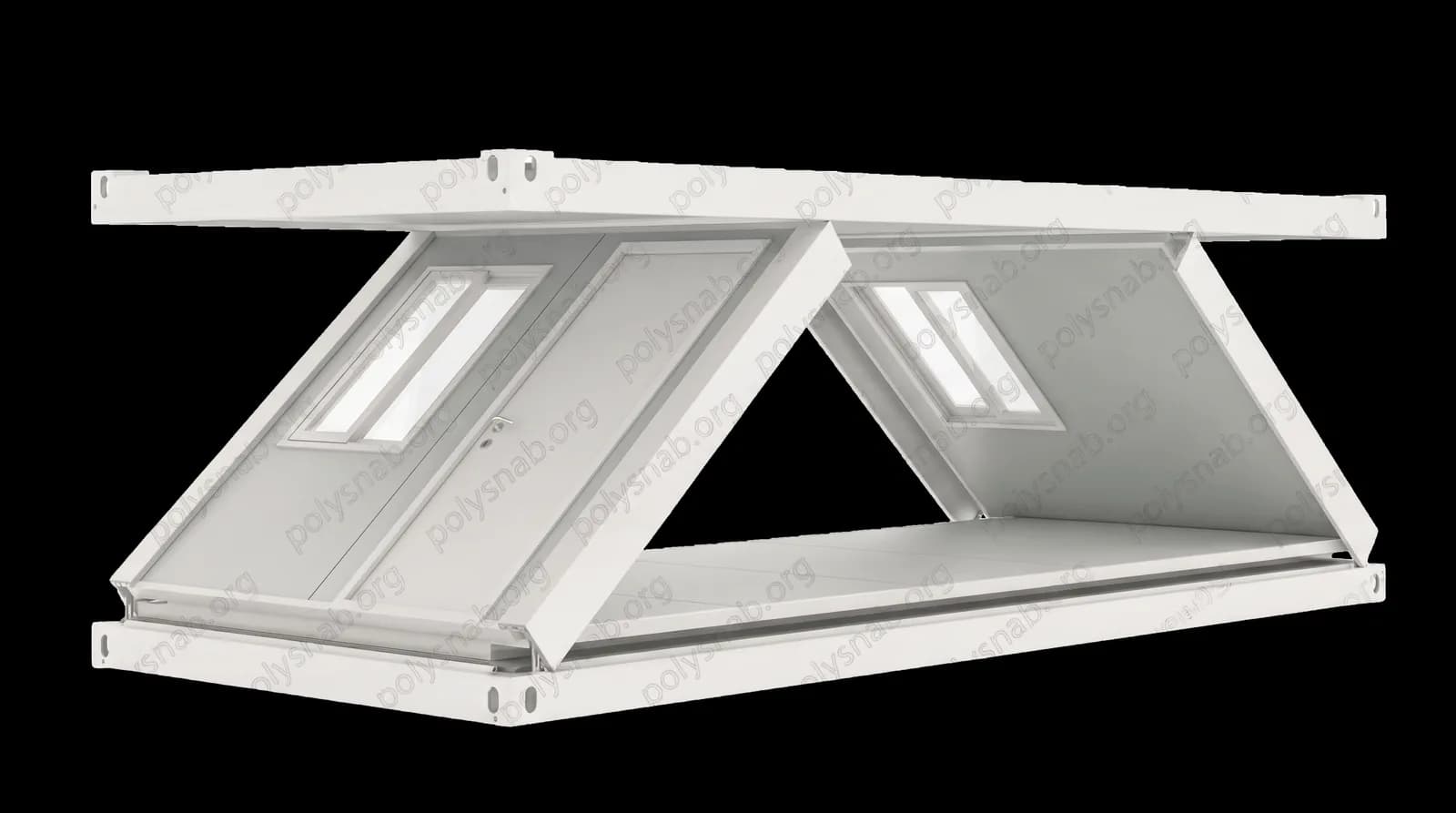

Складной модуль «Шатёр» раскрывается за 20 минут: несущий каркас из роликовых балок разворачивается из транспортного положения высотой 450 мм, стеновые и кровельная панели встают на место без сварки. Каркас пространственный: угловые колонны 180 × 150 мм и основные балки кровли и пола 50 × 130 мм из стали Q235B толщиной 2,5 мм, второстепенные балки — оцинкованный профиль. За счёт этого модуль держит форму при повторных раскрытиях и допускает объединение в здания с внутренним коридором.
Двадцать минут — время раскрытия одного модуля, а не ввода здания. Основание, подключение электричества между модулями и герметизация стыков между соседними модулями считаются отдельно. Кровельная панель с водостоком приходит собранной, поэтому водоотвод на месте не монтируется.
Для графика объекта: десять модулей одного контейнера раскрываются примерно за 3 часа 20 минут чистого времени, поэтому узкое место — подготовка основания, а не монтаж.
Разгрузка и установка — краном-манипулятором или телепогрузчиком, как у всех моделей линейки.
Цена, срок и доставка
- от 350 000 ₽ с НДС 22 % в базовой комплектации
- Цена за модуль
- от 6 модулей; полный 40HQ — 10 базовых или 9 с санузлом
- Минимальная партия
- производство 20–45 дней с даты договора + доставка до Москвы в среднем 25–35 дней (≈ 45–80 дней от договора до Москвы) + доставка до объекта и монтаж — по расчёту
- Срок поставки
- в цене — доставка до Москвы; доставка прямо на объект, без заезда в Москву, — по расчёту, цена корректируется; способ — морем, ж/д, автотранспортом по выбору заказчика
- Логистика
- в среднем 25–35 дней от отгрузки в Магадане до Москвы; точный срок — в расчёте под дату отгрузки
- Срок в пути
Полная таблица характеристик
Значения — по российской зональной спецификации, где она приводит базу к норме; остальное — по технической документации модели.
Конструктив
| Механизм | складной, роликовый |
|---|---|
| Колонна | 180 × 150 × 2210 мм, роликовая балка, 2,5 мм; сталь Q235B |
| Основные балки кровли и пола | 50 × 130 мм, роликовые, 2,5 мм; сталь Q235B |
| Второстепенные балки | кровли 30 × 15 × 1,5 мм, пола 80 × 40 × 1,2 мм, оцинкованный профиль |
| В сложенном виде | 5900 × 2500 × 450 мм |
| Масса модуля в собранном виде | 1 100 кг, в базовой комплектации |
| Модулей в контейнере 40HQ | 10, укладка на ребро |
| Этажность | до 3 |
| Число передислокаций | не менее 3 |
| Срок службы | 20 лет |
| Гарантийный срок | не менее 18 месяцев |
Ограждающие конструкции
| Стена | сэндвич-панель, каменная вата, негорючий утеплитель |
|---|---|
| Утеплитель | каменная вата, негорючая (НГ, ГОСТ Р 58760-2024 п. 6.4.12): стена, кровля и пол — до 100 мм, это предел складной конструкции. Пароизоляция — отдельная плёнка с проклейкой стыков |
| Норма теплозащиты (СП 50.13330.2024) | по СП 50.13330.2024 — Юг (ЮФО, СКФО). Там, где расчётная температура не холоднее −36 °C — центр, Поволжье, юг Урала, Сибири и Дальнего Востока, — по желанию заказчика, в облегчённом исполнении: модуль протапливается штатным конвектором, но норму теплозащиты не проходит — для объектов без экспертизы и тендера. Где норма обязательна, холоднее −36 °C и в исполнениях «Север» и «Арктика» — «Книжка» и «Конструктор» с утеплением до 250 мм |
| Кровля | плоская, водосток по периметру и внутренняя дренажная труба; каменная вата до 100 мм |
| Герметизация стыков | бутиловая лента |
| Окно | 800 × 1100 мм, ПВХ; стеклопакет по климатическому исполнению; москитная сетка |
| Дверь | 840 × 2035 мм, стальная, полотно утеплено каменной ватой от 50 мм |
| Звукоизоляция | около 30 дБ (расчётная оценка) |
Пол и нагрузки
| Пол | покрытие ПВХ по плите основания; каменная вата до 100 мм; пароизоляционная плёнка с проклейкой стыков |
|---|---|
| Нагрузка на пол | 2,0 кН/м² |
| Нагрузка на кровлю | 1,0 кН/м², по снеговому району до 1,5 |
| Ветростойкость | 0,50 кН/м² |
| Сейсмостойкость | 8 баллов MSK-64 |
Внутренние размеры
| Внутренние размеры | 5780 × 2340 × 2280 мм |
|---|---|
| Внутренняя площадь | 13,53 м² |
Электрика
| Освещение | LED 36 Вт × 2 |
|---|---|
| Щит, защита | встроенный щит; УЗО не выше 30 мА; 3 автомата |
| Розетки | 10 А × 4, розетка кондиционера 16 А × 1 |
| Напряжение | 220 / 380 В, 50 Гц; промышленная вилка 3P32A |
| Сеть и заземление | TN-S, двойная изоляция; болт заземления на раме |
| Ввод между модулями | быстроразъёмное соединение |
Документы: ГОСТ Р 58760-2024 и паспорт изделия
Штабелирование и здания с коридором

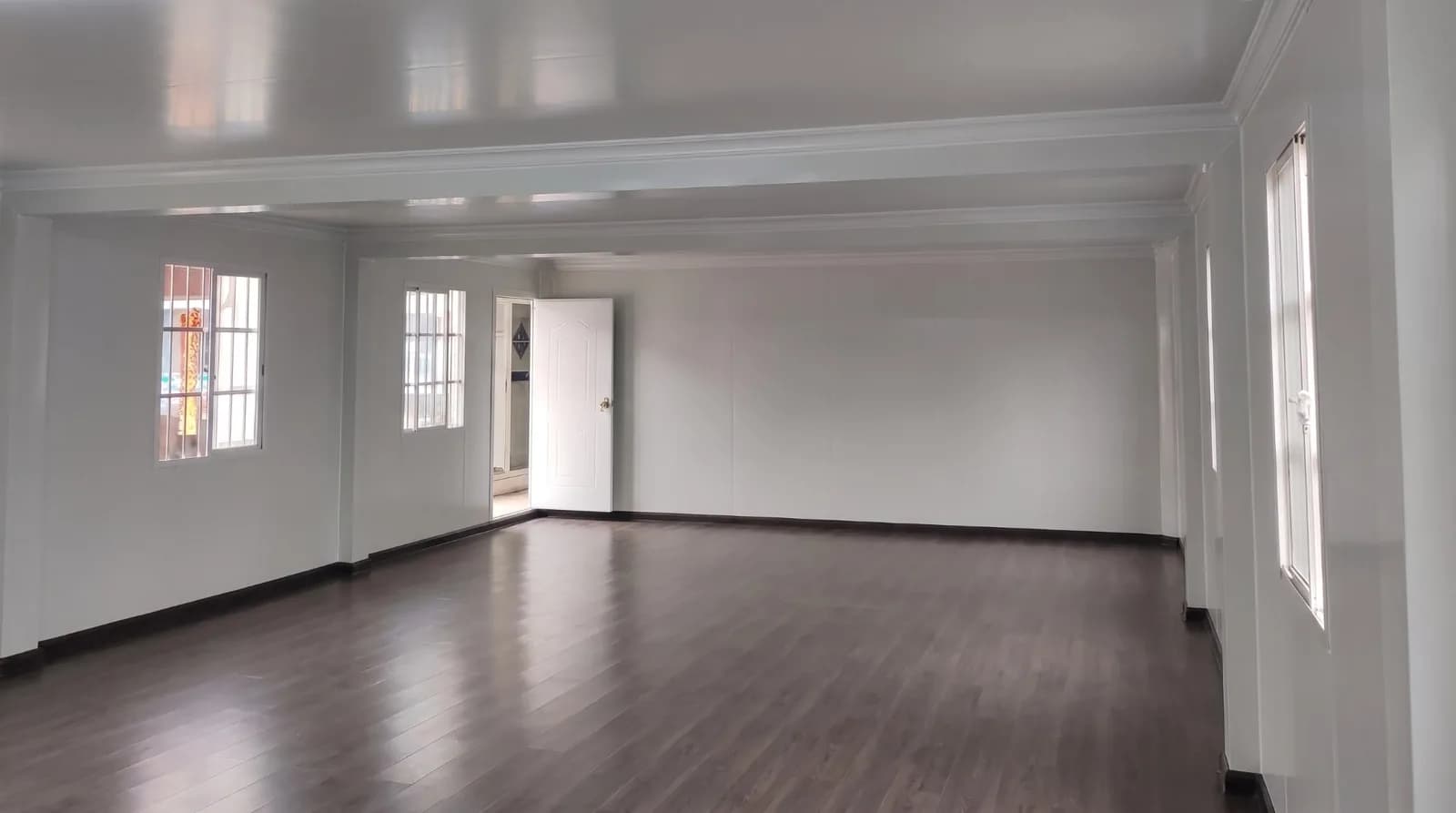

Модули штабелируются до трёх этажей без дополнительной несущей конструкции и объединяются в одно помещение или в корпус с внутренним коридором — пространственный каркас рассчитан на такие схемы. Три этажа — предел ГОСТ Р 58760-2024: на мобильные здания выше стандарт не распространяется.
Наружные лестницы, проходная галерея, двускатная или четырёхскатная кровля и козырёк заказываются под проект.
На каких задачах применяется
Базовый модуль один, назначение задаётся комплектацией: жильё и общежитие для вахты, офис, медицинский пункт, санитарный блок, столовая, пост охраны, склад.
Чем «Шатёр» отличается от «Веера»?
Ширина одна — 2,5 м; «Шатёр» на 100 мм длиннее. «Шатёр» служит дольше — 20 лет против 15 — и приезжает с водостоком по периметру кровли. «Веер» раскрывается быстрее — от 10 минут против 20 — и везётся плотнее: пакет 370 мм против 450. Потолок у «Веера» чуть выше: 2 300 мм против 2 280 у «Шатра».
Какой утеплитель в модуле «Шатёр»?
Каменная вата, негорючая, как требует ГОСТ Р 58760-2024 для мобильных зданий (п. 6.4.12). В стене, кровле и полу — до 100 мм: это предел складной конструкции. Норму теплозащиты СП 50.13330.2024 такая оболочка проходит на Юге (ЮФО, СКФО); в средней полосе модуль можно поставить в облегчённом исполнении — он протапливается, но норму не проходит. Где норма обязательна или холоднее −36 °C, выбирайте «Книжку» или «Конструктор»: утепление у них до 250 мм.
Подойдёт ли «Шатёр» для двухъярусных кроватей?
Потолок 2 280 мм — самый низкий в линейке. Для двухъярусного размещения выбирайте «Книжку» с потолком 2 540 мм.
Сколько раз модуль можно сложить и перевезти?
Не менее трёх передислокаций, как у складных моделей линейки. Для зданий, которые будут переезжать чаще, — сборно-разборные «Книжка» и «Конструктор», не менее пяти. Как выбрать модель под число переездов стройки — на странице строительного городка.
Рассчитаем партию под ваш объект
Климатическое исполнение, состав и доставка до площадки: ориентировочная цена — в день обращения, КП с составом и доставкой — после уточнения ТЗ.
