Складной модуль «Веер» — 6 × 2,5 м, монтаж от 10 минут

Модуль поставляется в двух вариантах. Базовый — по таблице характеристик ниже: двенадцать модулей в одном контейнере 40HQ, модули стоят на ребре. Второй — тот же модуль с санузлом 1400 × 1100 × 2150 мм и инверторным сплит-кондиционером 1,5 л. с., установленными на заводе: одиннадцать модулей, потому что санузел и блоки сплит-системы не складываются и занимают часть объёма. Минимальная партия — от 6 модулей; полный контейнер выгоднее по доставке.

Сложенный «Веер» — это пакет высотой 370 мм, самый низкий в линейке. На отгрузку приходится 174 м² застройки. Это лучший результат среди складных моделей и в 1,7 раза меньше, чем у сборно-разборного «Конструктора» — 303 м²: складной модуль везёт с собой собранный каркас.

Слабое место модели — не логистика, а ресурс. Складной модуль рассчитан не менее чем на три передислокации, гарантия — не менее 18 месяцев, срок службы — 15 лет. У сборно-разборных моделей это пять переездов, 24 месяца и 20 лет. «Веер» выигрывает первые недели на объекте и уступает там, где объект переезжает больше трёх раз или стоит дольше 15 лет. Как считать переезды для стройки — на странице строительного городка, который переезжает вместе с объектом.

Внешние габариты «Веера» — 5800 × 2500 × 2420 мм, площадь застройки 14,5 м², внутри 5620 × 2320 мм, это 13,04 м². В объявлениях этот размер пишут как «бытовка 6х2,5» или «бытовка 6 на 2,5»: строительная бытовка такой ширины проходит по дорогам без оформления негабаритного груза.

Металлическая бытовка 6 × 2,5 в модели «Веер» отличается от сварного вагончика того же размера тем, что едет сложенной: каркас на петлях, стеновые панели прижаты к полу, высота пакета 370 мм.

Вес строительной бытовки 6 × 2,5 в этой модели — 1 000 кг в собранном виде, в базовой комплектации. Точная масса зависит от комплектации и толщины утеплителя и указывается в спецификации на поставку.

Утеплённая строительная бытовка 6 × 2,5 в модели «Веер» — это каменная вата до 100 мм в стене, кровле и полу. Толщина 50 мм, с которой бытовки на рынке часто продают как утеплённые, требованию СП 50.13330.2024 не отвечает.

Стена, кровля и пол складного модуля утепляются каменной ватой не толще 100 мм: это предел конструкции, которая складывается на петлях или роликах. Такая оболочка отвечает СП 50.13330.2024 на Юге — в ЮФО и СКФО. Там, где расчётная температура не холоднее −36 °C — в центре, Поволжье, на юге Урала, Сибири и Дальнего Востока, — по желанию заказчика, в облегчённом исполнении: модуль протапливается штатным конвектором, но норму теплозащиты не проходит, поэтому подходит для объектов без экспертизы и тендера. Где норма обязательна, холоднее −36 °C и в исполнении «Север» — ХМАО, ЯНАО, Мурманская область, Норильск, Якутия — выбирают сборно-разборные «Книжку» и «Конструктор»: утепление у них до 250 мм, есть исполнения «Север» и «Арктика». Какое исполнение нужно вашей площадке — в разделе по регионам.

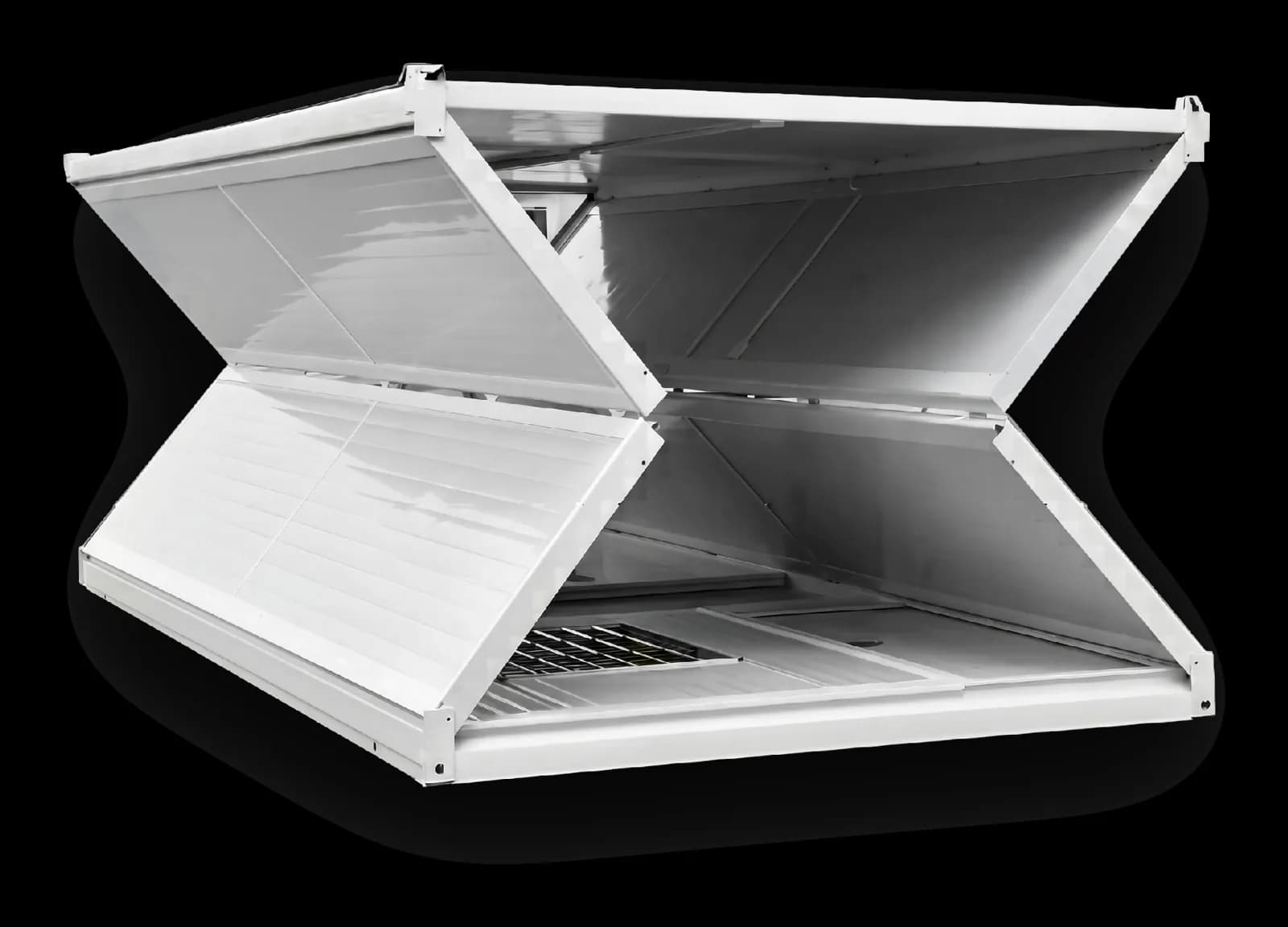

Складной модуль «Веер» раскрывается на объекте от 10 минут: боковые панели на петлях поднимаются из транспортного положения, кровля встаёт на место, сварка не нужна. Для раскрытия нужна стандартная монтажная бригада и кран-манипулятор или телескопический погрузчик, тяжёлый автокран не требуется. Петли боковой рамы работают на осях из нержавеющей стали, панели соединяются по системе «шип-паз» без клея, основание — оцинкованная рама на антикоррозийной базовой плите. С транспорта модуль снимают за пластины грузоподъёмного узла 120 × 185 × 14 мм, они входят в нижнюю раму.

Десять минут — время раскрытия одного модуля, а не ввода здания. Подготовка основания, подключение электричества между модулями через быстроразъёмный ввод, герметизация стыков и, при объединении модулей, установка соединительного комплекта считаются отдельно.

Практическое следствие для графика: двенадцать модулей одного контейнера раскрываются за рабочую смену одной бригадой, поэтому узким местом объекта становится основание, а не монтаж.

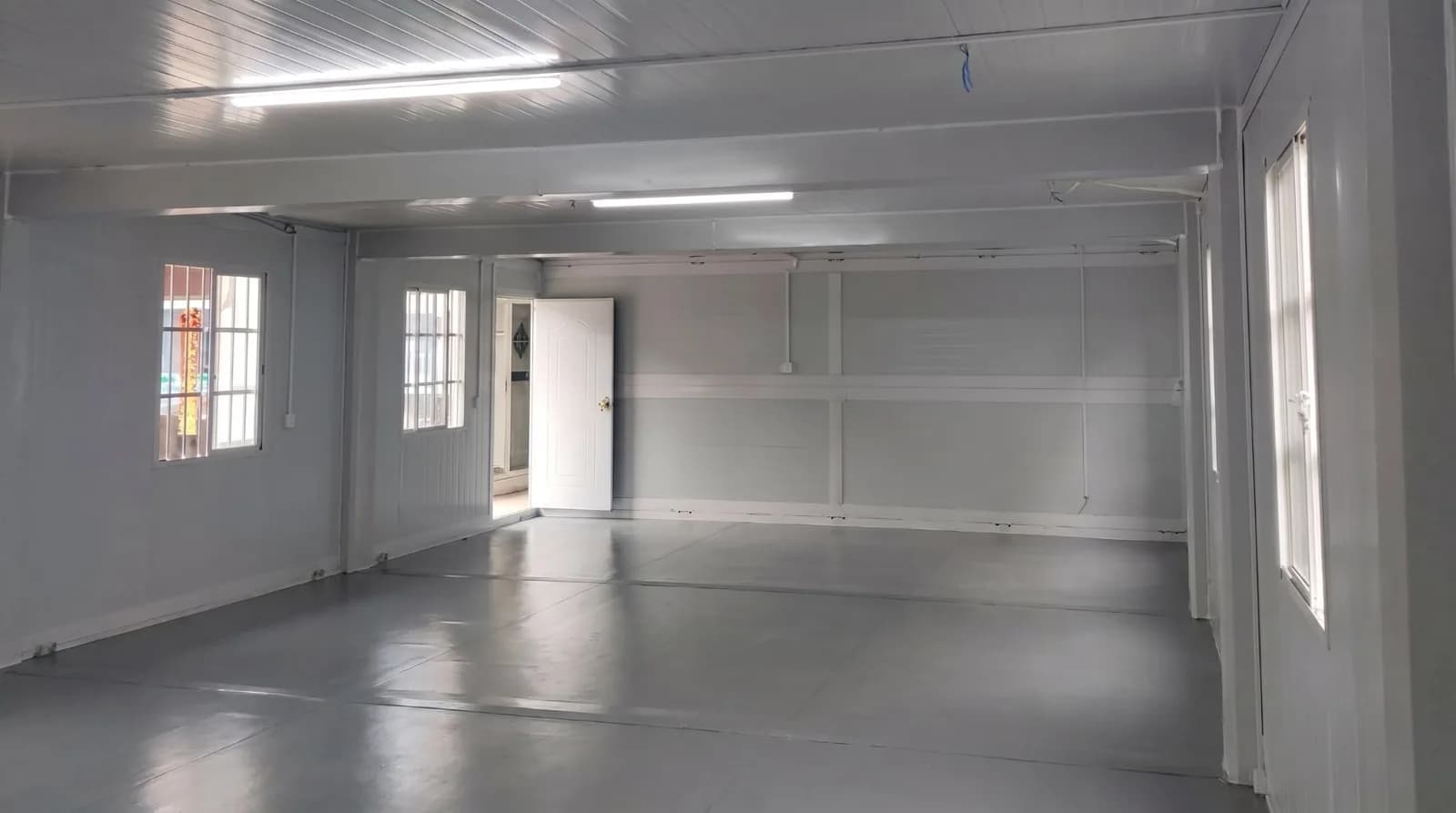

Модули штабелируются до трёх этажей без дополнительной несущей конструкции и объединяются в одно помещение большей площади. Три этажа — предел не только конструктивный: ГОСТ Р 58760-2024 не распространяется на мобильные здания выше трёх этажей.

Для объединения нужен комплект соединения: алюминиевые пластины, облицовка стоек и водосточный жёлоб. В базу он не входит, как и лестницы, галерея и двускатная кровля.
