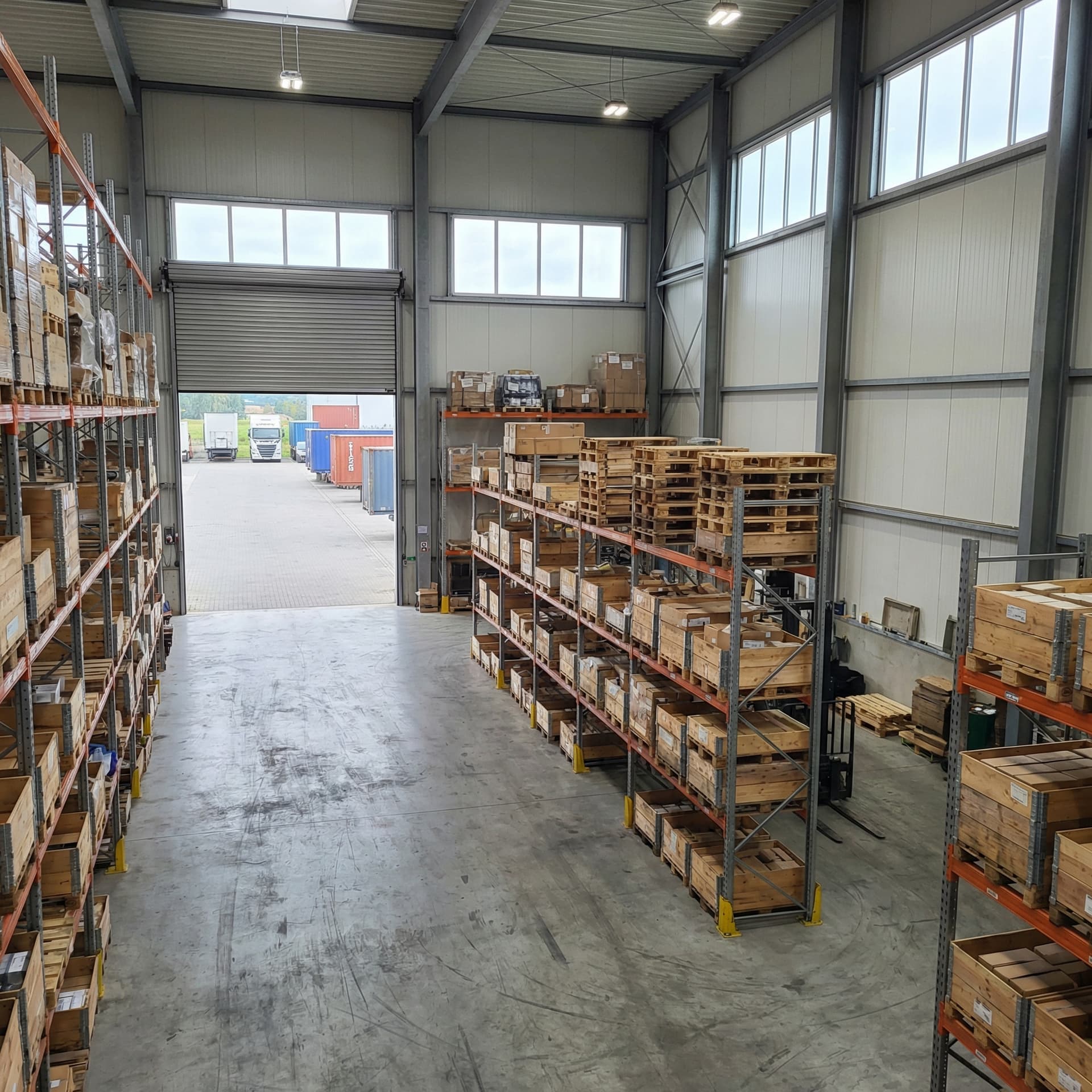

Модульный склад и складская бытовка для промышленного объекта
Модульный склад и бытовка для хранения — холодный или отапливаемый, утепление по климату объекта. Пол 500 кг/м² — в 2,5 раза выше нормы ГОСТ Р 58760-2024; усиленный — 750 кг/м².
- Внутренняя площадь 16,24 м² (Конструктор) · 12,86 м² (Книжка)
- Вместимость / Назначение
- ГОСТ 27751-2014 / СП 20.13330
- Нормативное соответствие
- Нагрузка на пол
- 500 кг/м²
- Усиленные балки 60×100мм
- Ворота
- По проекту
- Распашные / секционные (опция)
- Площадь
- 16,24 м²
- Внутренняя, «Конструктор»
- Покрытие пола
- Пром. линолеум
- или бетон (сухая стяжка)
- Вентиляция
- CO / темп.
- Датчик, принудительная
- Исполнение
- +16 °C
- Отапливаемое; есть неотапливаемое
Характеристики
Значения даны рядом по четырём климатическим исполнениям — Юг, Стандарт, Север, Арктика — в порядке возрастания. Исполнение подбирается по ГСОП площадки, толщины рассчитаны по СП 50.13330.2024 и ГОСТ Р 58760-2024.
PS-WH-5800
Идентификация
| Артикул | PS-WH-5800 |
|---|---|
| Базовый конструктив | Конструктор — склад-зал и приёмка · Книжка — кладовая |
| Габариты модуля, мм | 5950 × 3000 × 2800 (Конструктор) · 5900 × 2435 × 2896 (Книжка) |
| Внутренняя площадь | 16,24 м² (Конструктор) · 12,86 м² (Книжка) |
| Конфигурации | 3 — СКЛ-1 / СКЛ-2 / СКЛ-3; отдельная позиция — неотапливаемый склад |
| Этажность | штабелирование с грузом — по проекту |
Оболочка
| Климатическое исполнение | Юг · Стандарт · Север · Арктика — по расчётной температуре района. «Север» и «Арктика» — только на «Книжке» или «Конструкторе»; на Юге блок можно сделать и на складных «Веере» или «Шатре» |
|---|---|
| Наружное утепление стен | 100 / 100 / 150 / 150 мм, каменная вата 80–100 кг/м³. Позиция 3 таблицы 3 СП 50.13330.2024 при расчётных +16 °C — самый лёгкий блок линейки, на ступень ниже жилого модуля в каждой зоне |
| Утепление кровли | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 100 / 150 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Утепление пола | Юг, Стандарт: каменная вата 200 мм; Север, Арктика: каменная вата 100 мм + стекловатный мат 100 мм сплошным слоем поверх каркаса. Пароизоляция — отдельная плёнка со стороны помещения, стыки проклеены; состав и толщины Севера и Арктики рассчитываются под температуры объекта |
| Наружная отделка | стальной лист с полимерным покрытием: PE 0,4–0,48 мм (Юг, Стандарт) · PVDF 0,5–0,8 мм (Север, Арктика) |
| Входная дверь | 840 × 2035 мм, стальная; полотно — каменная вата 50 мм (Юг, Стандарт) / каменная вата 100 мм с терморазрывом коробки (Север, Арктика); уплотнитель EPDM — морозостойкость по климатическому исполнению |
| Ворота | распашные или секционные, габарит — по проекту; в базовом исполнении — расширенный дверной проём |
| Окна | ПВХ ≥ 5 камер, 70–86 мм, тёплая рамка; стеклопакет 4-16Ar-4i / 4i-12Ar-4-12Ar-4i / 4i-12Kr-4-12Kr-4i по зоне, R₀ 0,55 / 0,75 / 0,85. Глухие решётки не применяются — п. 6.4.10 ГОСТ Р 58760-2024. В складском исполнении остекление может не предусматриваться |
| Нагрузка на пол | 2,0 кН/м² по п. 6.1.6 ГОСТ Р 58760-2024 или по фактической; с усиленными балками 60 × 100 мм — до 500 кг/м² |
| Прочие нагрузки и стойкость | пол 2,0 кН/м² · кровля 1,0–1,5 кН/м² по снеговому району · сейсмостойкость 8–9 баллов MSK-64 · утеплитель — негорючая каменная вата (НГ), ГОСТ Р 58760-2024 п. 6.4.12 |
Микроклимат
| Расчётная температура внутри | +16 °C при влажности 50 %, точка росы +5,6 °C — отапливаемое исполнение |
|---|---|
| Воздухообмен | 32 м³/ч — однократный |
| Вентиляция | принудительная, с датчиком CO и температуры |
| Отопление | полная нагрузка 1,1 / 1,8 / 2,0 / 2,1 кВт по зонам — штатного конвектора 2,0 кВт хватает во всех четырёх исполнениях |
| Неотапливаемое исполнение | вне области применения СП 50.13330.2024 — теплозащита не нормируется, конструкция определяется несущей способностью и защитой от осадков. Самая доступная позиция каталога |
Отделка
| Внутренняя отделка стен и потолка | НГ или Г1 — п. 6.4.12 ГОСТ Р 58760-2024 |
|---|---|
| Покрытие пола | промышленный линолеум или бетон по сухой стяжке |
Инженерия и оборудование
| Электрика | 220/380 В, 50 Гц, сеть TN-S; УЗО с током срабатывания ≤ 30 мА; медные жилы в двойной изоляции 6 / 4 / 2,5 / 1,5 мм²; независимое заземление с болтом на раме; ввод — промышленная вилка 3P32A; гофротруба морозостойкая — по климатическому исполнению |
|---|---|
| Категория по пожарной опасности | определяется по СП 12.13130.2009 и задаёт требования к сигнализации и пожаротушению по СП 486.1311500 |
Ресурс и документы
| Срок службы и гарантия | не менее 20 лет · гарантия не менее 24 месяцев · не менее 5 передислокаций — п. 6.3.1 и 11.1 ГОСТ Р 58760-2024 |
|---|---|
| Нормативная база | ГОСТ Р 58760-2024 · СП 50.13330.2024 · СП 20.13330.2016 · СП 12.13130.2009 · СП 486.1311500 |
Спецификация носит справочный характер. Итоговый состав фиксируется в договоре по результатам расчёта под конкретную площадку.
Ключевые преимущества
Усиленный пол 500 кг/м²
Пол рассчитан на нагрузку 500 кг/м² — в 2,5 раза выше минимума ГОСТ Р 58760-2024 (200 кг/м²). Балки основания 60×100мм усиленные. Покрытие — промышленный линолеум или бетон по сухой стяжке.
Ворота под погрузку
Распашные стальные ворота, габарит — по проекту. Секционные ворота с пружинным механизмом — по заказу.
Холодный или отапливаемый
Отапливаемое исполнение держит +16 °C штатным конвектором 2 кВт во всех четырёх климатических исполнениях. Неотапливаемый склад — отдельная позиция.
Вентиляция с датчиком CO
Принудительная вентиляция с датчиком CO и температуры — автозапуск при превышении порогов. Категория помещения определяется составом хранимого по СП 12.13130.2009.
Модульный склад PS-WH-5800 — это складской блок заводского изготовления с усиленным полом 500 кг/м² (до 750 кг/м² в опции), воротами под погрузку и отоплением — собирается без сварки, около 2 часов на модуль бригадой из 4 монтажников.
Чем складской модуль PS-WH-5800 отличается от жилого модуля?
Три ключевых конструктивных отличия: усиленная система пола, расширенные ворота, принудительная вентиляция. Пол складского модуля — двухслойный: магнезитовая плита MGO 18 мм + рифлёный стальной лист 2,0 мм (checker plate). Нагрузка 500 кг/м² — в 2,5 раза выше минимума по п. 6.1.6 ГОСТ Р 58760-2024 (200 кг/м², 2,0 кН/м²). Опция усиленного пола — двойная плита MGO 36 мм + рифлёный лист 3,0 мм, нагрузка 750 кг/м².
Главные ворота устанавливаются вместо стандартной двери жилого блока; габарит ворот — по проекту. Рама ворот интегрирована в торцевую стену без дополнительного усиления. Дополнительная боковая дверь 950×2050 мм — опционально, для персонала.
Какие материалы можно хранить в складском модуле?
Стандартное исполнение (естественная вентиляция через жалюзийные решётки): запасные части и инструмент, строительные материалы (сухие), СИЗ и спецодежда, маркетинговая и офисная продукция, продовольственные запасы (в термоизолированной упаковке). Для термочувствительных материалов ставится конвектор 2 кВт — он защищает содержимое от промерзания.
Категорию помещения задаёт то, что в нём лежит: она определяется по СП 12.13130.2009, и от неё зависят требования к сигнализации и пожаротушению по СП 486.1311500. Склады ГСМ, ЛВЖ и химии мы не поставляем.
Как организовано антикоррозионное покрытие складского модуля?
Технология нанесения покрытия соответствует ISO 8501: дробеструйная очистка Sa 2,5 (удаление окалины и ржавчины до чистого металла, шероховатость Rz 40–70 мкм) → обезжиривание → цинкнаполненный эпоксидный грунт 40–60 мкм → электростатическая порошковая окраска полиэфирной краской 60–80 мкм → термическая полимеризация при 180–200°C.
Суммарная толщина плёнки 100–140 мкм обеспечивает стойкость к солевому туману ≥500 часов (ISO 9227). Это критично для складов на морских побережьях, в Арктике и во влажных климатических зонах Дальнего Востока.
Можно ли штабелировать складские модули?
Штабелирование складских модулей с грузом — по проекту: нагрузки от хранимого груза и оборудования считаются под конкретный объект.
Технические характеристики PS-WH-5800
| Параметр | Значение |
|---|---|
| Нагрузка на пол (стандарт) | 500 кг/м² |
| Нагрузка на пол (усиленная) | 750 кг/м² (двойной MGO + лист 3 мм) |
| Ворота главные | Габарит — по проекту |
| Пол | MGO 18 мм + рифлёный стальной лист 2,0 мм |
| Вентиляция | Жалюзийные решётки (база) / вентилятор 800 м³/ч (опция) |
| Климатическое исполнение | «Юг», «Стандарт», «Север», «Арктика» — по расчётной температуре района |
| Нормативное соответствие | СП 12.13130.2009 / ПУЭ |
Частые вопросы
Нужно ли разрешение на установку склада?
Порядок размещения временного здания определяет заказчик по статусу участка и проекту организации работ; мы передаём паспорт изделия, габариты, массу и требования к основанию. Склады ГСМ, ЛВЖ и химии не поставляем.
Смежные модули
Эти блоки чаще всего заказывают вместе: Офис и штаб ИТР PS-OFF-5800 · Раздевалка-сушилка PS-DRY-5800 · Пост охраны и КПП PS-KPP. На стройплощадке они работают в составе строительного городка.
