Двухэтажный строительный городок на 300 человек
- Численность
- 300 человек
- Срок реализации (полный)
- по графику договора
- 1-я очередь (100 чел.)
- в срок
- Состав
- 186 модулей, из них 150 жилых
- Компоновка
- жилые модули в 2 яруса
- Стоимость передислокации
- 1,8% от стоимости
Состав поставки
186 модулей: 150 жилых (по 2 человека, в два яруса), 11 санитарных блоков PS-SAN, столовая из 6 модулей PS-DIN, 8 раздевалок-сушилок PS-DRY, штаб строительства PS-OFF (3 модуля), медпункт PS-MED, КПП PS-KPP, 6 складских модулей PS-WH.
Задача
Генеральному подрядчику крупного инфраструктурного объекта в Подмосковье требовался жилой городок для строителей объекта на участке с жёсткими ограничениями по площади: одноэтажная расстановка 186 модулей с пожарными разрывами на нём не помещалась. Дополнительная сложность: заказчик требовал сдачи первой очереди (100 человек) в сжатые сроки.
Решение

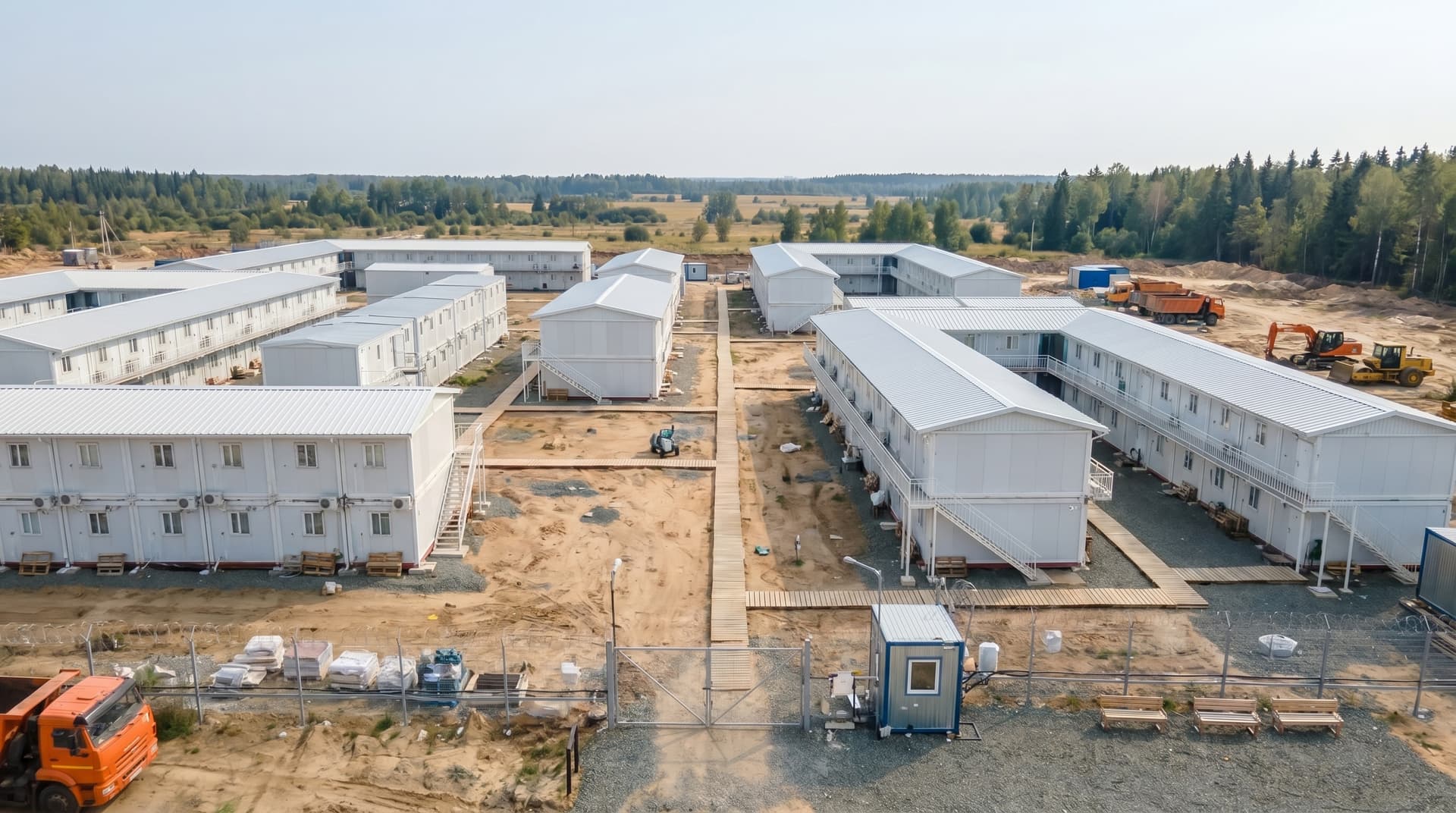

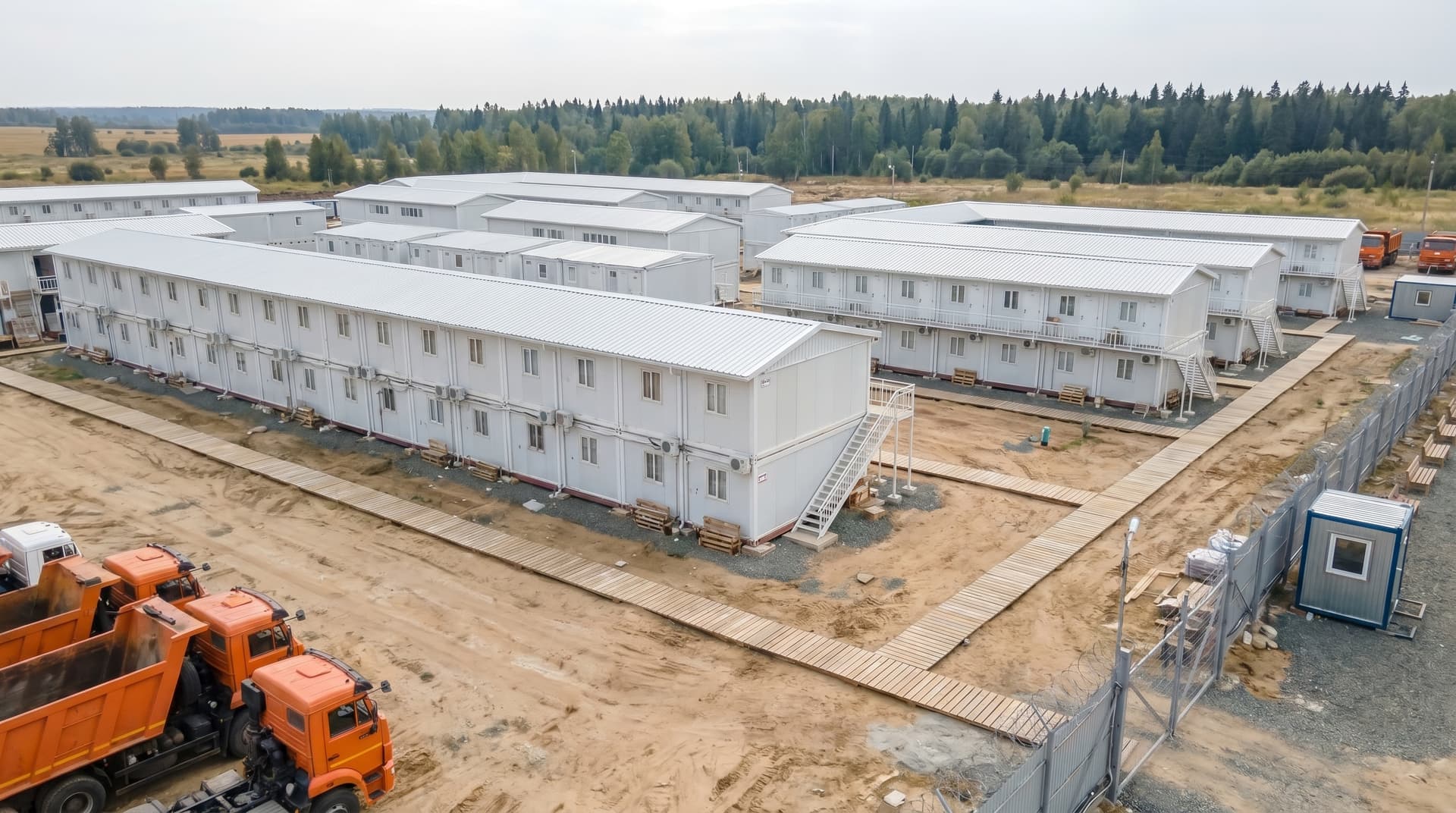

ПОЛИСНАБ предложил двухэтажную схему компоновки: нижний ярус устанавливается на фундамент из дорожных плит, верхний — на металлические стойки-колонны с лестничными маршами. Генплан был разработан за 2 дня: 150 жилых модулей — в два яруса, группы до 10 модулей и 800 м², между группами не менее 15 м (п. 336 ППР, п. 4.15 СП 4.13130.2013). Доставка шла параллельно монтажу первой очереди.
Результат
Первая очередь на 100 человек (50 жилых модулей и санитарные блоки) принята в срок, полный городок на 300 человек смонтирован по графику. По итогам 8 месяцев эксплуатации городок переехал на новую площадку объекта. Затраты на передислокацию составили 1,8% от стоимости городка.
Этапы реализации
- 1
Проектирование генплана
2 дняРазработка двухъярусного генплана, расчёт нагрузок на нижний ярус, согласование с пожарной службой заказчика.
- 2
Производство и параллельная доставка
по графику договораПроизводство 150 жилых и 36 функциональных модулей, металлоконструкций второго яруса. Первая очередь — 50 жилых модулей с санитарными блоками — доставлена отдельной партией: монтаж начался, не дожидаясь полного объёма.
- 3
Монтаж 1-й очереди
14 дней (параллельно)Установка нижнего яруса, монтаж металлических стоек и перекрытий, монтаж верхнего яруса, лестничных маршей и ограждений.
- 4
Монтаж 2-й и 3-й очереди
по графику договораЗавершение жилых секций, монтаж столовой и штаба, подключение всех инженерных сетей.
